| 브랜드 이름: | Casun |
| 모델 번호: | 42SHD4419-51G |
| MOQ: | 1대 pc |
| 가격: | $16.49-$24.14 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| Supply Ability: | 40000+PCS+Month |

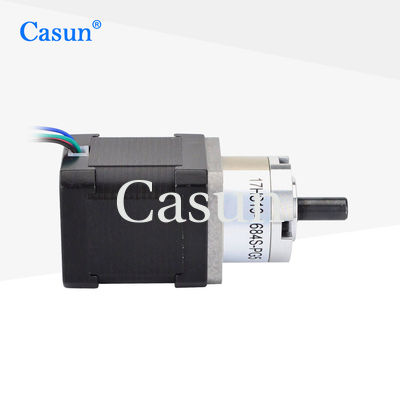

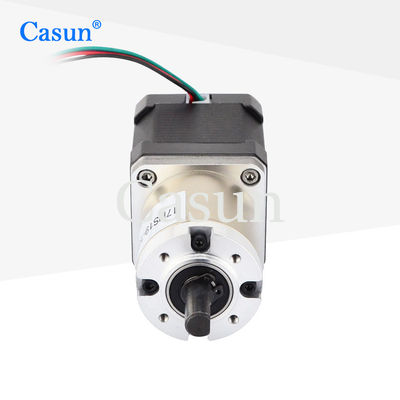

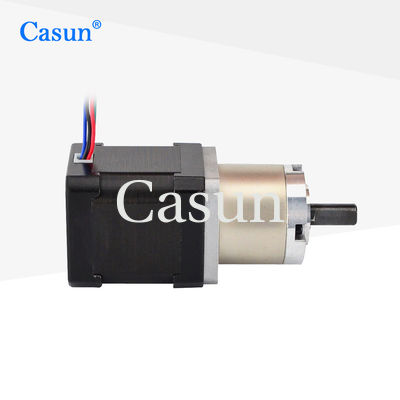

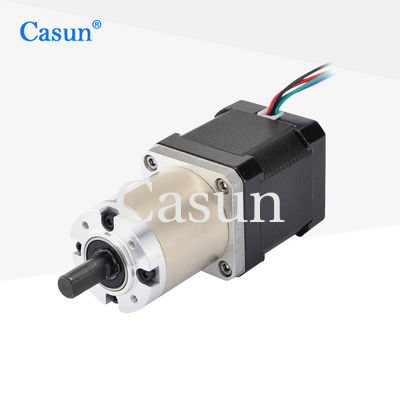

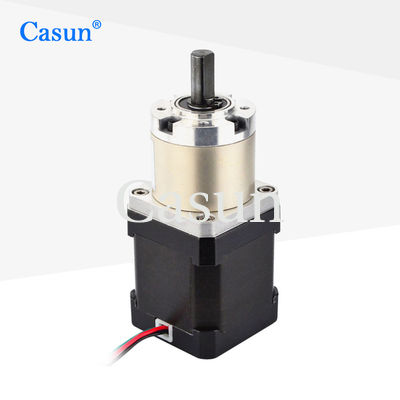

42mm 감속 스테퍼 모터는 스테퍼 모터와 감속기의 특성을 결합하여 정밀한 위치 제어가 가능하며 고정밀 위치 제어가 필요한 응용 분야에 적합합니다.
개방 루프 제어는 위치 피드백의 필요성을 제거하여 전력 소비를 줄입니다.
특징:
|
단계 천사
|
1.8° |
|
프레임 크기
|
42mm |
|
위상 수
|
2상 |
|
정격 전류
|
1.68A |
|
홀딩 토크
|
440mN.m |
|
저항
|
1.65시간 |
|
인덕턴스
|
2.8mH |
|
로터 관성
|
38g-cm² |
|
모터 중량
|
0.56kg |
|
기어 감속비
|
50.9:1 |
|
연결
|
양극성 |
모터
스텝 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20: °C ~ 100°C
습도 범위(%) :85% 이하, 결로 없을 것
자석 와이어 절연: 클래스 B 130 deg C
절연 저항: 500 VDC에서 100M 옴
내전압 : 1분간 500VDC
기어 박스
하우징 재질: 금속
산출에 방위: 볼베어링
Max.Radial 하중(플랜지에서 12mm):≤80N
Max.Shaft 축방향 하중: ≤30N
샤프트의 레이디얼 플레이(플랜지 근처):≤0.06mm
샤프트의 축방향 플레이: ≤0.3mm
무부하 시 백래시:1.5°
| 모터 길이 | 변속기의 길이 | 라이오 | 능률 | ||
| 34mm 40mm 48mm 60mm |
27.2mm | 3.71 | 90% | ||
| 5.18 | |||||
| 35mm | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7mm | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
