원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROSH,ISO |

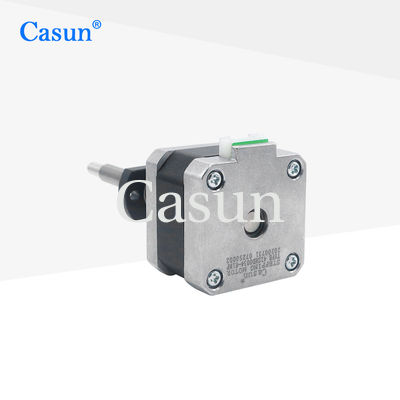

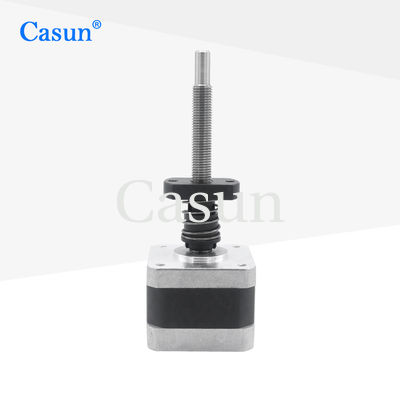

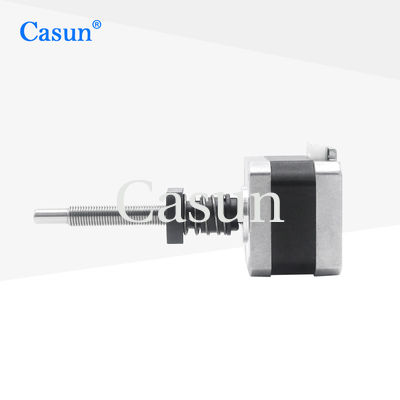

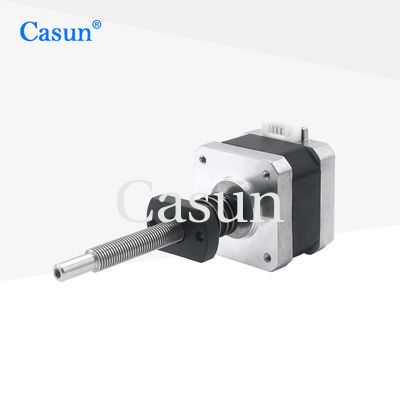

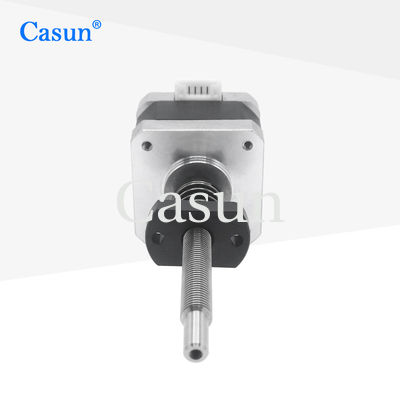

모델 번호 | 42SHD0034-81NP |
42mm 외부 구동 나사 모터의 나사 구동 구조는 더 큰 토크를 생성할 수 있어 높은 토크와 안정성이 필요한 애플리케이션에 적합합니다.
스크류 드라이브 구조는 모터가 정지할 때 역회전을 줄여 제어 정확도와 신뢰성을 향상시킬 수 있습니다.
특징:
단계 천사
|
1.8° |
프레임 크기
|
42mm |
위상 수
|
2상 |
정격 전류
|
1.28A |
홀딩 토크
|
300mN.m |
저항
|
5.0시간 |
인덕턴스
|
6.2mH |
로터 관성
|
38g-cm² |
모터 중량
|
0.22kg |
리드 스크류
|
Tr8X1 |
연결
|
양극성 |
스텝 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20: °C ~ 100°C
습도 범위(%) :85% 이하, 결로 없을 것
자석 와이어 절연: 클래스 B 130 deg C
절연 저항: 500 VDC에서 100M 옴
내전압 : 1분간 500VDC
갱구 광선 놀이: 0.02Max.(450g-하중)
샤프트 축 플레이:0.08Max.(450g-하중)
최대반경 방향 힘:28N(플랜지에서 20mm)
최대축 방향 힘): 10N
모델 | 홀딩 토크 | 단계 각도 | 모터 길이 | 샤프트의 종류 | 정격 전류 |
42SHD4950 | 0.13Nm | 1.8° | 20mm | D축-20mm | 1.0A |
42SHD4003 | 0.26Nm | 1.8° | 34mm | D축-20mm | 0.4A |
42SHD0261 | 0.45Nm | 1.8° | 40mm | D축-20mm | 1.68A |
42SHD4425 | 0.59Nm | 1.8° | 48mm | D축-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1.8° | 60mm | D축-24mm | 2.1A |
몸길이 | 나사 지름 | 정점 | 나사 길이 | ||
20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20-1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 삼 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
