제품 세부 정보

집 상품

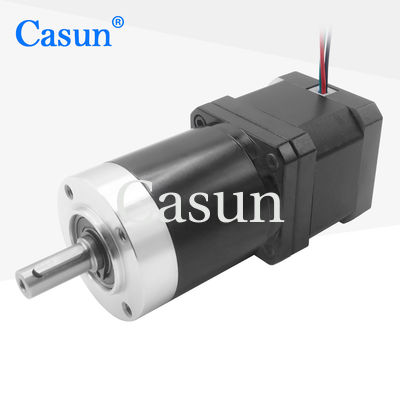

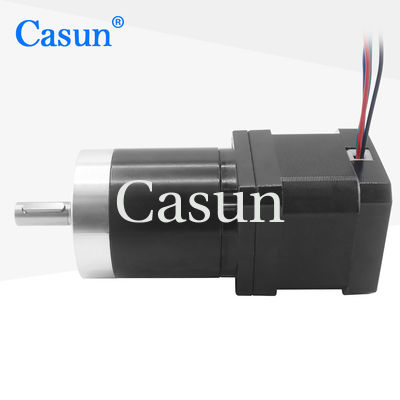

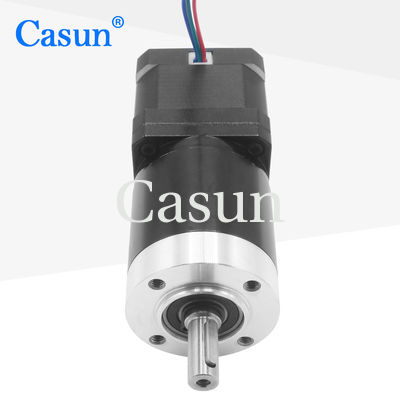

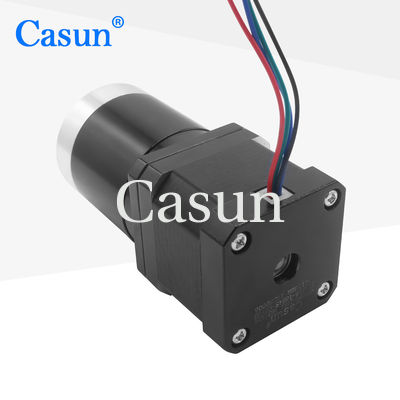

유성 기어식 감속기 Nema 17 스테퍼 42x42x40mm 하이브리드 스텝 모터

브랜드 이름:	Casun
모델 번호:	42SHD4229-100PLH
MOQ:	1개
가격:	$24-$27
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

통 :36x29x14cm

공급 능력:

40000+PCS+Month

강조하다:

유성 기어식 감속기 Nema 스테퍼 17명

Nema 17 스테퍼 42x42x40mm

Nema 17 40 밀리미터 하이브리드 스텝 모터

제품 설명

플래너터리 기어 감속기 Nema 17 스테퍼 42x42x40mm 하이브리드 스테퍼 모터

42mm 하이브리드 스테퍼 모터 시리즈는 컴팩트한 42x42x40mm 폼팩터에서 강력한 홀딩 토크를 제공합니다. 마이크로스테핑 드라이버와 함께 사용하여 진동을 줄이고 더 높은 스텝 해상도를 달성하십시오. 표준 버전 중에서 선택하거나 특정 요구 사항을 충족하도록 맞춤형 구성을 요청하십시오.

주요 특징

양극 또는 단극 버전 사용 가능
최적의 성능을 위한 하이브리드 스테퍼 구조
단일 또는 이중 샤프트 버전으로 제공
품질 보증을 위한 CE 및 RoHS 승인
요청 시 맞춤 설정 가능

치수

모터 사양

사양	값
스텝 각도	1.8°
프레임 크기	42 mm
위상 수	2상
정격 전류	1.68 A
홀딩 토크	390 mN.m
저항	1.65 Ω
인덕턴스	3.2 mH
로터 관성	57 g·cm²
모터 무게	0.9 kg
기어 감속비	100:1
연결	양극

작동 사양

모터 작동 조건

매개변수	사양
스텝 각도	1.8°
최대 온도	최대 80°C
주변 온도	-20°C ~ 50°C
보관 온도	-20°C ~ 100°C
습도 범위	85% 이하, 비응축성
권선 절연	B급 130°C
절연 저항	500 VDC에서 100M Ω
내전압	1분 동안 500 VDC

기어 박스 사양

매개변수	사양
하우징 재질	금속
출력부 베어링	볼 베어링
최대 방사형 하중 (플랜지에서 12mm)	≤80N
최대 샤프트 축 하중	≤30N
샤프트 방사형 유격 (플랜지 근처)	≤0.06mm
샤프트 축 유격	≤0.3mm
무부하 백래시	1.5°

사용 가능한 하위 모델

모터 길이	기어 박스 길이	비율	효율
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	13.76	80%
60 mm		19.2	80%
	26.8	80%
	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

맞춤 설정 옵션

당사의 표준 모터가 귀하의 요구 사항을 충족하지 못하는 경우, 특정 요구 사항에 따라 모터를 맞춤 설정할 수 있습니다. 맞춤 설정 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

사용 가능한 옵션

엔코더

브레이크

기어 박스

샤프트

아래 "견적 받기" 버튼을 클릭하여 요구 사항을 알려주시고 맞춤형 솔루션을 받으십시오.

견적 받기
