28x28mm NEMA 11 기어 스텝 모터 고토크 95mN.M 양극성

브랜드 이름:	Casun
모델 번호:	28SHD4401-19GQ
MOQ:	1개
가격:	$27.23-$30.23
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

핵심 단어:

기어드 스테퍼 모터

전압:

4.56V DC

단차(도):

1.8도

비율:

14:1

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

통 :36x29x14cm

공급 능력:

40000+PCS+Month

강조하다:

기어가 넣어진 28x28mm NEMA 11

28x28mm은 스텝 모터에 기어를 넣었습니다

스텝 모터 고토크 95mN.M

제품 설명

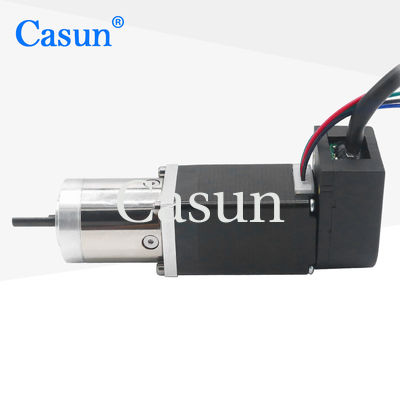

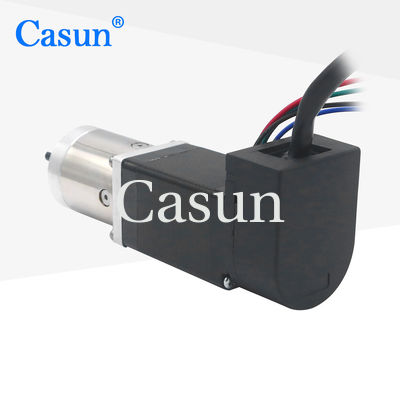

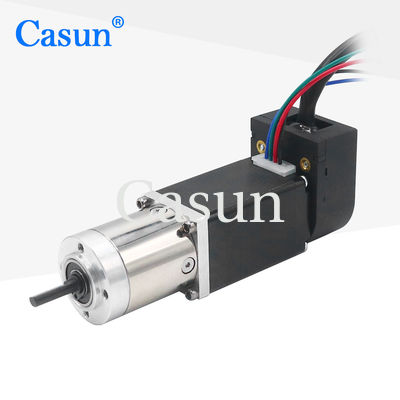

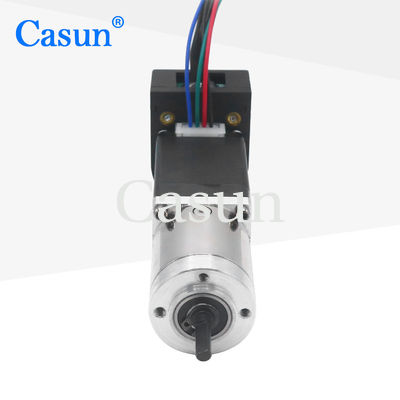

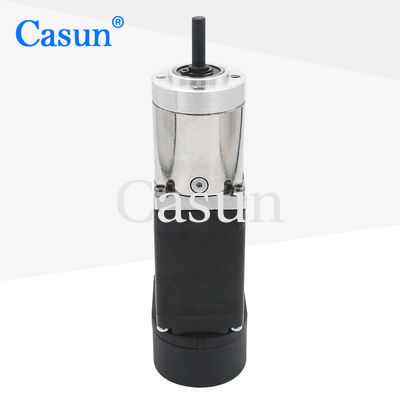

28x28mm NEMA 11 기어드 스테퍼 모터 고토크 95mN.M 바이폴라

이 NEMA 11 28mm x 28mm 스테퍼 모터는 유성 기어박스와 함께 컴팩트한 패키지에서 높은 토크를 제공합니다. 하이브리드 스테퍼 모터 시리즈는 다양한 크기에서 강력한 홀딩 토크를 제공합니다. 마이크로스테핑 드라이버와 함께 사용하여 진동을 줄이고 더 높은 스텝 해상도를 달성하십시오. 기본 버전 또는 맞춤형 구성으로 제공됩니다.

주요 특징

바이폴라 또는 유니폴라 버전 사용 가능
하이브리드 스테퍼 구조
단일 또는 이중 샤프트 버전으로 제공
CE 및 RoHS 승인
요청 시 맞춤 설정 가능

치수

모터 사양

매개변수	값
스텝 각도	1.8°
프레임 크기	28mm
위상 수	2상
정격 전류	0.67A
홀딩 토크	95mN.m
저항	6.8옴
인덕턴스	4.9mH
로터 관성	9g-cm²
모터 무게	0.16kg
기어비	19.2:1
연결	바이폴라

작동 사양

모터

스텝 각도	1.8°
최대 온도	최대 80°C
주변 온도	-20°C ~ 50°C
보관 온도	-20°C ~ 100°C
습도 범위	85% 이하, 비응축성
권선 절연	Class B 130°C
절연 저항	100M 옴 (500 VDC)
내전압	500 VDC (1분)

기어박스

하우징 재질	금속
출력 베어링	볼 베어링
최대 레이디얼 하중 (플랜지에서 12mm)	≤80N
최대 축 하중	≤30N
샤프트 레이디얼 런아웃 (플랜지 근처)	≤0.06mm
샤프트 축 방향 런아웃	≤0.3mm
무부하 백래시	1.5°

하위 모델

모터 길이	기어박스 길이	비율	효율
34 mm	27.2 mm	3.71	90%
40 mm		5.18
48 mm		35 mm
60 mm		13.76
	42.7 mm	19.2	80%
		26.8
		51	70%
		71
		99.5
		139

맞춤형 모터 솔루션

표준 모터가 요구 사항을 충족하지 못하는 경우, 특정 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

사용 가능한 옵션

엔코더

브레이크

기어박스

샤프트

아래 "견적 받기" 버튼을 클릭하여 요구 사항을 알려주십시오.
