| 원래 장소 | 중국 |
| 브랜드 이름 | Casun |
| 인증 | CE,ROHS,ISO |
| 모델 번호 | 86SHD4101-10G |

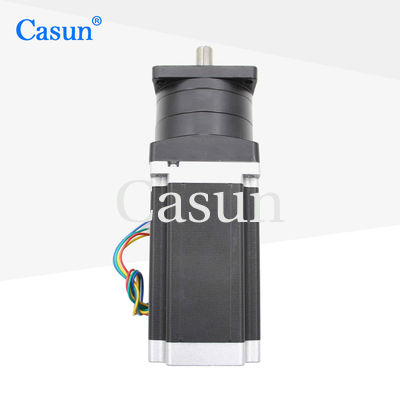

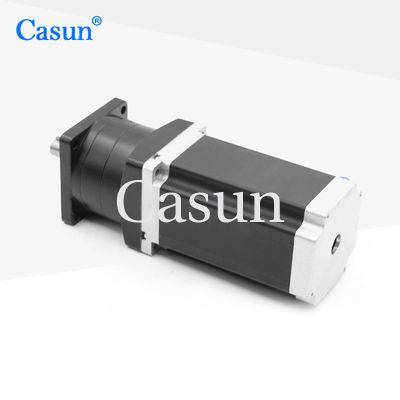

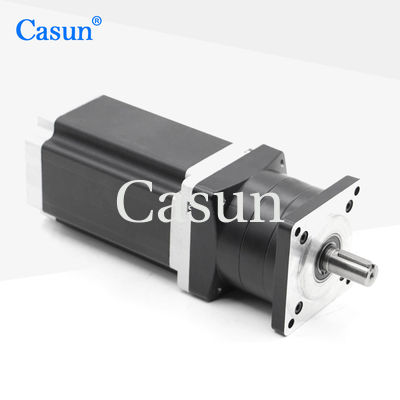

프린팅, 화학 기구를 위한 NEMA34 기어 스텝 모터 4.5N 2.3KG 스텝 모터
42 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
|
단계 엔젤
|
1.8 ' 1.8 ' |
|
프람 사이즈
|
86 밀리미터 |
|
단계의 수
|
2개 단계 |
|
정격 전류
|
4.0Amp |
|
홀딩 토크
|
4.5N.m |
|
저항
|
0.87 옴 |
|
인덕턴스
|
7.3mH |
|
회전자 관성
|
1400g-cm2 |
|
자동차 중량
|
2.3 킬로그램 |
|
기어 감속비
|
10:1 |
|
연결
|
양극성 |
모터
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
기어 박스
하우징 소재 :금속
출력에 지탱하는 것 :볼 베어링
Max.Radial 로드 (플랜지로부터의 12mm) :≤80N
Max.Shaft 축상의 부하 :≤30N
(가까이 플랜지에) 샤프트의 레이디얼 플레이 :≤0.06mm
샤프트의 축방향 재생 :≤0.3mm
무부하에 있는 반발 :1.5'
| 자동차 길이 | 기어박스의 길이 | 라이오 | 효율 | ||
| 34 밀리미터 40 밀리미터 48 밀리미터 60 밀리미터 |
27.2 밀리미터 | 3.71 | 90% | ||
| 5.18 | |||||
| 35 밀리미터 | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 밀리미터 | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
