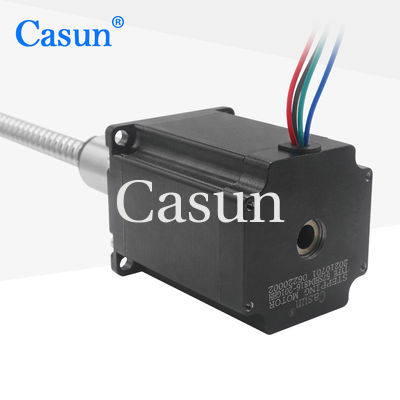

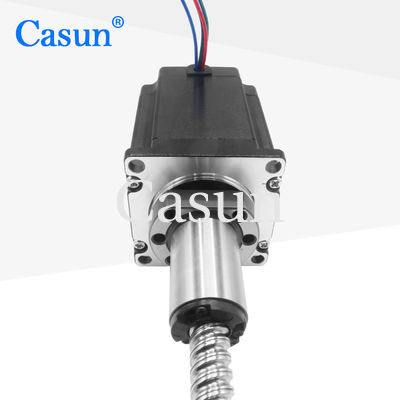

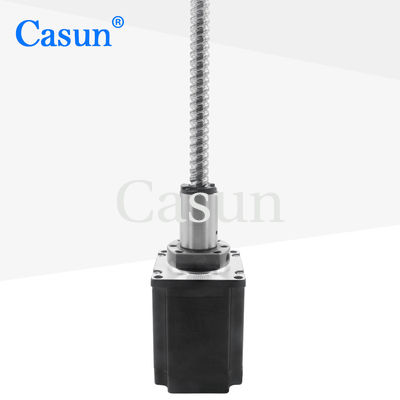

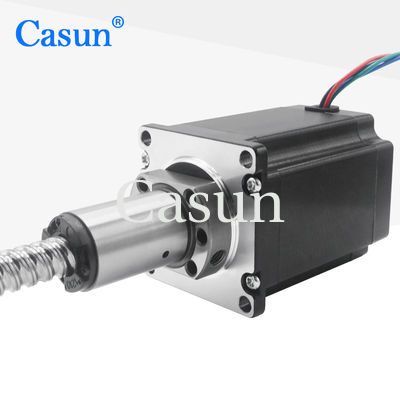

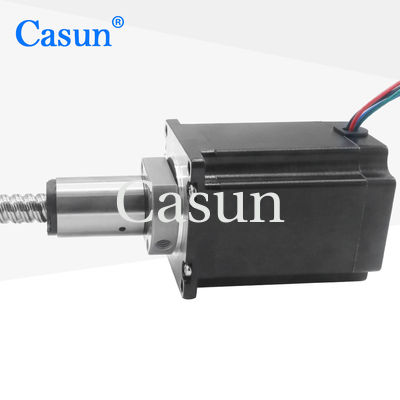

Nema 23 외부 볼 스크류 선형 스텝퍼 모터 2000mNm 4.0A 76 밀리미터 24 밀리미터 지름은 3D를 위해 길이에게 201 밀리미터를 보내게 합니다
42 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
단계 엔젤
|
1.8 ' 1.8 ' |
프람 사이즈
|
42 밀리미터 |
단계의 수
|
2개 단계 |
정격 전류
|
3A |
홀딩 토크
|
2000 mN.m |
저항
|
0.95 오옴 |
인덕턴스
|
3.6mH |
회전자 관성
|
460g-cm2 |
자동차 중량
|
1.4 킬로그램 |
리드 스크루
|
SPS01210-2.8 |
연결
|
양극성 |
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
샤프트 레이디얼 플레이 :0.02Max. (450g 로드)
샤프트 축방향 재생 :0.08Max. (450g 로드)
맥스. 반경 방향 하중 :28N (플랜지로부터의 20mm)
맥스. 축방향 힘) :10N
모델 | 홀딩 토크 | 스텝 각 | 자동차 길이 | 샤프트의 타입 | 정격 전류 |
42SHD4950 | 0.13N.m | 1.8' | 20 밀리미터 | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8' | 34 밀리미터 | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8' | 40 밀리미터 | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8' | 48 밀리미터 | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8' | 60 밀리미터 | D Shaft-24mm | 2.1A |
본체 길이 | 스크루의 지름 | 피치 | 스크루의 길이 | ||
20 밀리미터 34 밀리미터 40 밀리미터 48 밀리미터 60 밀리미터 |
5 | 2 | 20-1000 밀리미터 | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
