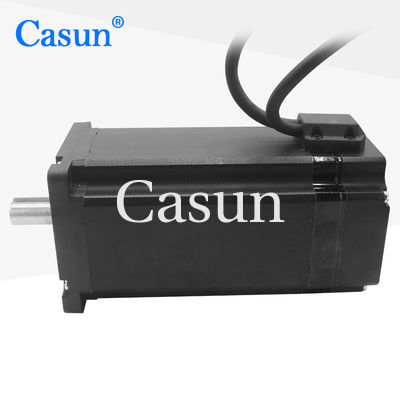

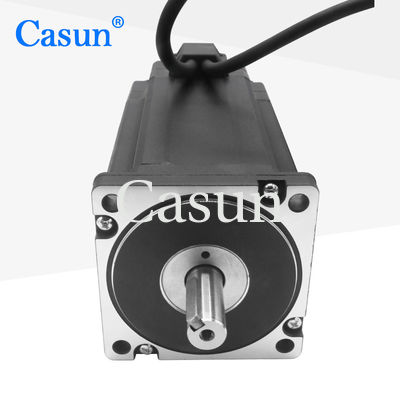

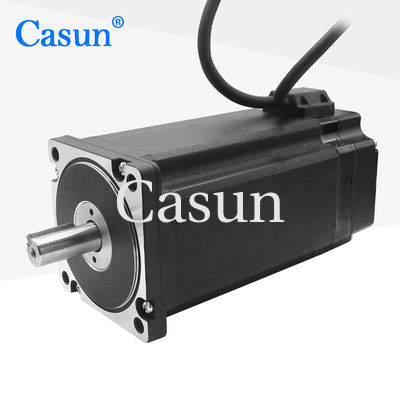

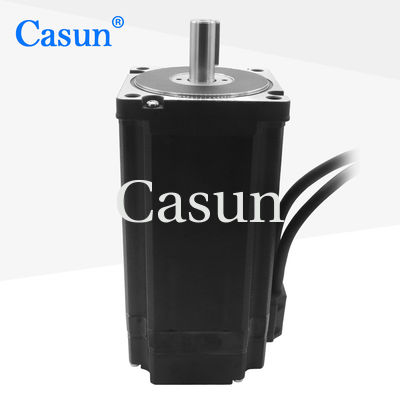

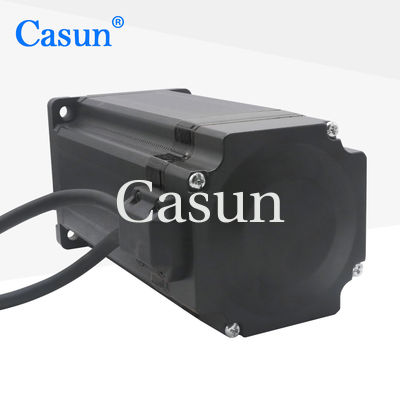

12Nm NEMA 34 폐쇄 고리 모터 1000CPR 86 CNC 스테핑 모터 34 밀리미터 샤프트

브랜드 이름:	Casun
모델 번호:	86SHD4509-34QH
MOQ:	1개
가격:	$49-$59
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

색상:

검은색

전류 / 단계:

6Amp

유지 토크:

12N.m

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

상자 : 38x29x18cm

공급 능력:

40000+PCS+Month

강조하다:

12Nm NEMA 34 폐쇄 고리 모터

1000CPR 86 CNC 스테핑 모터

NEMA 34 폐쇄 고리 모터 1000CPR

제품 설명

12Nm NEMA 34 폐쇄 루프 모터 1000CPR 86 CNC 스테핑 모터 34mm 샤프트

Nema 34 폐쇄 루프 스테퍼 모터 12Nm 엔코더 1000CPR 6A 2상 86 CNC 스테핑 모터 34mm 샤프트. 42mm 하이브리드 스테퍼 모터 시리즈는 다양한 크기에서 강력한 홀딩 토크를 제공합니다. 마이크로스테핑 드라이버와 함께 사용하여 진동을 줄이고 더 높은 스텝 해상도를 달성하십시오. 기본 버전을 선택하거나 사용자 정의 구성을 요청하십시오.

주요 특징

바이폴라 또는 유니폴라 버전 사용 가능
하이브리드 스테퍼 구조
단일 또는 이중 샤프트 버전으로 제공
CE 및 RoHS 승인
요청 시 맞춤 설정

치수

모터 사양

사양	값
스텝 각도	1.8°
프레임 크기	86mm
위상 수	2상
정격 전류	6A
홀딩 토크	12N.m
저항	0.69 Ω
인덕턴스	7.2 mH
로터 관성	3600 g·cm²
모터 무게	5.5 kg
엔코더 펄스	1000
연결	바이폴라

작동 사양

모터

스텝 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도: -20°C ~ 100°C
습도 범위: 85% 이하, 비응축성
권선 절연: Class B 130°C
절연 저항: 500 VDC에서 100M Ω
내전압: 1분 동안 500 VDC

엔코더

전압: 5V
출력: A + A - B + B - Z + Z -

하위 모델

모델	홀딩 토크	스텝 각도	길이	샤프트 유형	정격 전류
42SHD4950	0.13N.m	1.8°	20mm	D 샤프트-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	D 샤프트-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	D 샤프트-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	D 샤프트-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	D 샤프트-24mm	2.1A

맞춤 설정 옵션

표준 모터가 요구 사항을 충족하지 못하는 경우, 요구 사항에 따라 모터를 맞춤 설정할 수 있습니다. 맞춤 설정에는 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등이 포함되지만 이에 국한되지 않습니다.

사용 가능한 옵션

엔코더

브레이크

기어박스

샤프트

아래 "견적 받기" 버튼을 클릭하여 요구 사항을 알려주십시오.
