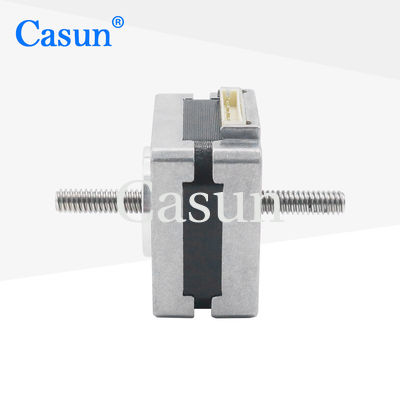

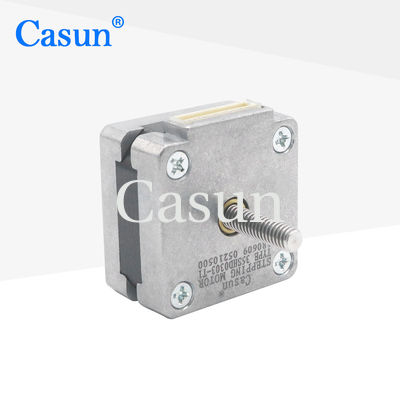

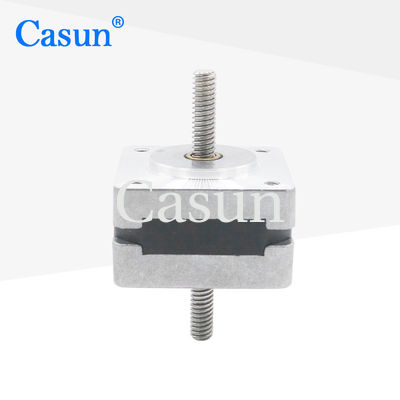

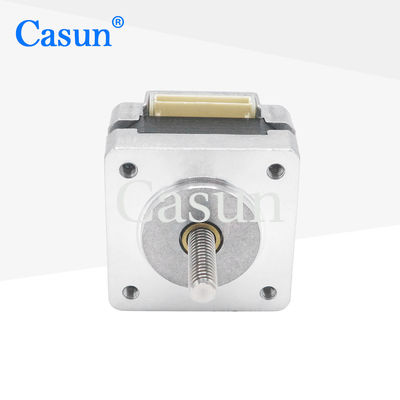

리드 스크루 스텝 모터 비 포로와 0.12 킬로그램 Tr5*2 NEMA 14 스텝 모터

브랜드 이름:	Casun
모델 번호:	35SHD0303-T1
MOQ:	1개
가격:	$0.94-$11.8
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

색상:

검은색

현재의:

0.4Amp

무게:

0.09KG

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

통 :38x29xc14m

공급 능력:

40000+PCS+Month

강조하다:

Tr5*2 리드 스크루 스텝 모터

Tr5*2 NEMA 14 스텝 모터

0.12 킬로그램 스텝 모터 비 포로

제품 설명

0.12kg Tr5*2 NEMA 14 스테퍼 모터 (리드 스크류 포함)

리드 스크류가 장착된 NEMA14 비포획 스테퍼 모터로, 0.12kg의 홀딩 토크와 3D 프린팅 애플리케이션을 위한 TR5*2 구성을 특징으로 합니다. 42mm 하이브리드 스테퍼 모터 시리즈는 다양한 크기에서 강력한 홀딩 토크를 제공합니다. 진동을 최소화하고 우수한 스텝 해상도를 달성하기 위해 마이크로스텝핑 드라이버와 함께 사용하십시오.

주요 특징

양극 또는 단극 버전 사용 가능
하이브리드 스테퍼 구조
단일 또는 이중 샤프트 버전으로 제공
CE 및 RoHS 승인
요청 시 맞춤 제작 가능

치수

모터 사양

스텝 각도	1.8°
프레임 크기	28mm
위상 수	2상
정격 전류	0.4A
홀딩 토크	2.5kg (300pps)
저항	22 옴
인덕턴스	15mH
로터 관성	10g-cm²
모터 무게	0.09kg
리드 스크류	Tr5X2
연결	양극

작동 사양

스텝 각도: 1.8°

최대 온도: 최대 80°C

주변 온도: -20°C ~ 50°C

보관 온도: -20°C ~ 100°C

습도 범위: 85% 이하, 비응축성

권선 절연: Class B 130°C

절연 저항: 500 VDC에서 100M 옴

내전압: 1분 동안 500 VDC

샤프트 방사 방향 흔들림: 최대 0.02 (450g 하중)

샤프트 축 방향 흔들림: 최대 0.08 (450g 하중)

최대 방사 방향 힘: 28N (플랜지에서 20mm)

최대 축 방향 힘: 10N

사용 가능한 모델

모델	홀딩 토크	스텝 각도	모터 길이	샤프트 유형	정격 전류
42SHD4950	0.13N.m	1.8°	20mm	D 샤프트-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	D 샤프트-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	D 샤프트-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	D 샤프트-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	D 샤프트-24mm	2.1A

맞춤 제작 옵션

당사의 표준 모터가 귀하의 요구 사항을 충족하지 못하는 경우, 귀하의 정확한 사양에 맞춰 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 옵션에는 특수 샤프트, 권선 매개변수, 설치 치수, 맞춤형 리드선, 커넥터 등이 포함됩니다.

사용 가능한 옵션

아래 버튼을 클릭하여 엔지니어링 팀과 특정 요구 사항에 대해 논의하십시오.

견적 받기
