원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | 42SHD0034-81NP |

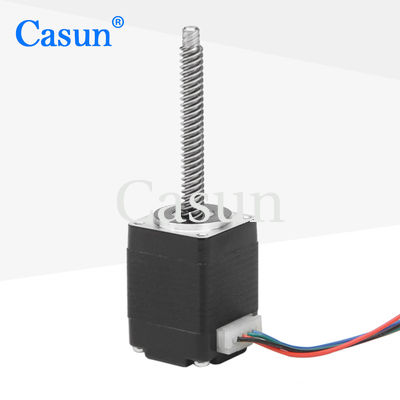

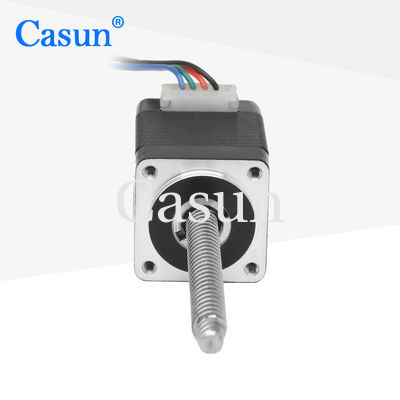

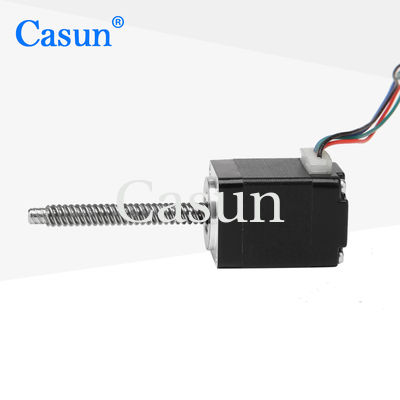

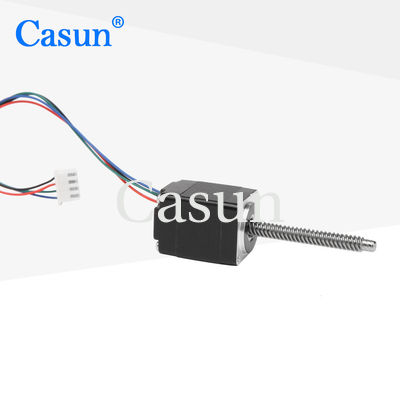

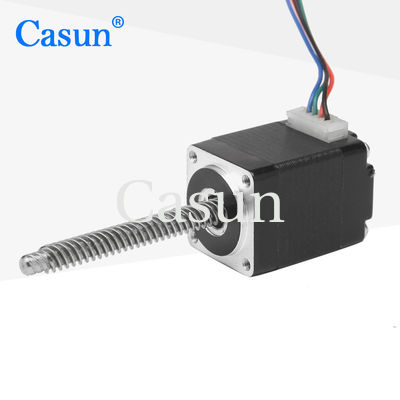

20mm 외부 드라이브 나사 모터의 외부 나사 드라이브 구조는 모터 움직임을 안정화하고 모터 진동 및 공진 가능성을 줄이며 제어 시스템의 안정성을 향상시킬 수 있습니다.
공간이 제한된 경우에 적합한 컴팩트한 구조.
특징:
단계 천사 |
1.8° |
프레임 크기 |
20mm |
위상 수 |
2상 |
정격 전류 |
0.5A |
홀딩 토크 |
14mN.m |
저항 |
5.5옴 |
인덕턴스 |
1.5mH |
로터 관성 |
2g-cm² |
모터 중량 |
0.08kg |
리드 수 |
4 |
연결 |
양극성 |
스텝 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20: °C ~ 100°C
습도 범위(%) :85% 이하, 결로 없을 것
자석 와이어 절연: 클래스 B 130 deg C
절연 저항: 500 VDC에서 100M 옴
내전압 : 1분간 500VDC
갱구 광선 놀이: 0.02Max.(450g-하중)
샤프트 축 플레이:0.08Max.(450g-하중)
최대반경 방향 힘:28N(플랜지에서 20mm)
최대축 방향 힘): 10N
몸길이
|
나사 지름 | 정점 | 나사 길이 |
27mm
30mm
38mm
42mm
47mm |
3.5 | 0.696 | 20 ~ 1000m |
1.2192 | |||
2.44 | |||
4 | |||
4 | 2 | ||
4.76 | 5.08 | ||
5 | 2 | ||
4 | |||
8 | |||
5.08 | |||
5.56 | 4.8765 |
