원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | 39SHD0609-40N |

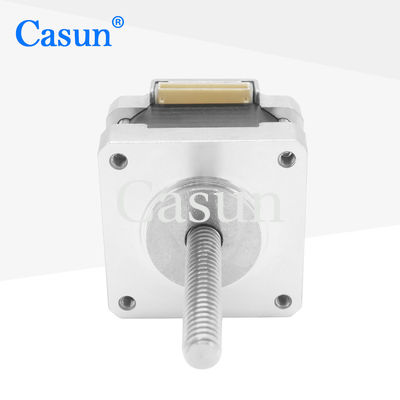

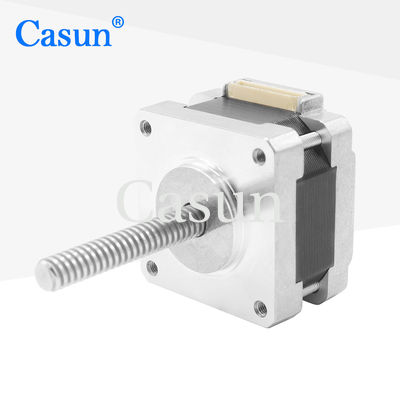

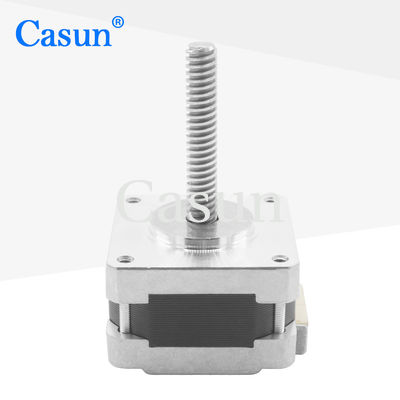

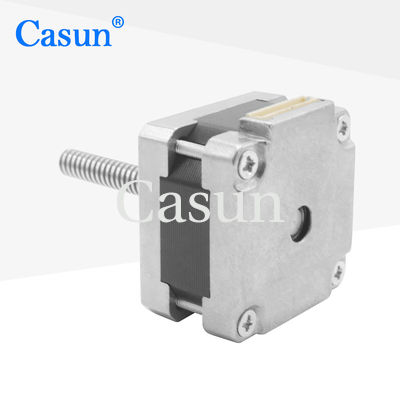

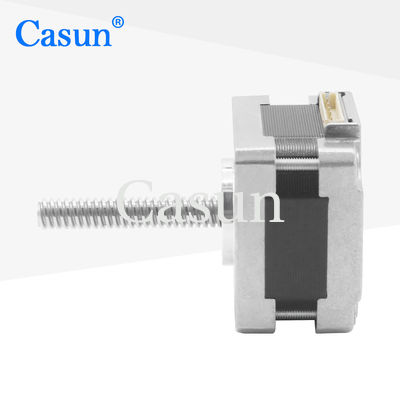

39 외장형 드라이브 스크루 스텝 모터는고 정밀도, 긴 서비스 라이프, 낮은 에너지 소모량, 큰 토크, 좋은 역특성과 편리 설치와 같이 장점을 갖늡니다.
넓게 기계, 섬유 기계, 등을 출력하면서, 자동화 장비, 의학 장비와 같은 분야에 사용했습니다.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
39 밀리미터 |
단계의 수 |
4개 단계 |
정격 전류 |
0.28 A |
홀딩 토크 |
120 mN.m |
저항 |
44 오옴 |
인덕턴스 |
20 mH |
회전자 관성 |
15 g-cm2 |
자동차 중량 |
0.17 킬로그램 |
리드의 수 |
6 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
샤프트 레이디얼 플레이 :0.02Max. (450g 로드)
샤프트 축방향 재생 :0.08Max. (450g 로드)
맥스. 반경 방향 하중 :28N (플랜지로부터의 20mm)
맥스. 축방향 힘) :10N
본체 길이
|
스크루의 지름 | 피치 | 스크루의 길이 |
20 밀리미터 22 밀리미터 23 밀리미터 25 밀리미터 29 밀리미터 30 밀리미터 34 밀리미터 38 밀리미터 48 밀리미터 |
5 | 1 | 20 ~ 1000m |
2 | |||
6 | 1 | ||
6.5 | 3 | ||
8 | 20 | ||
M5 | 0.8 | ||
1.6 |
