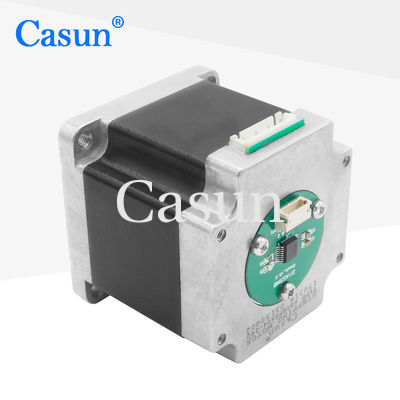

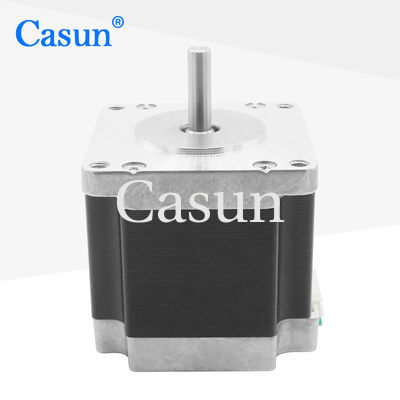

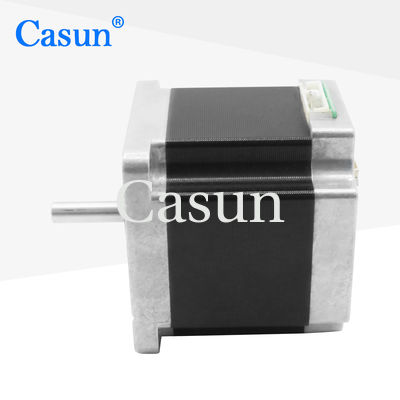

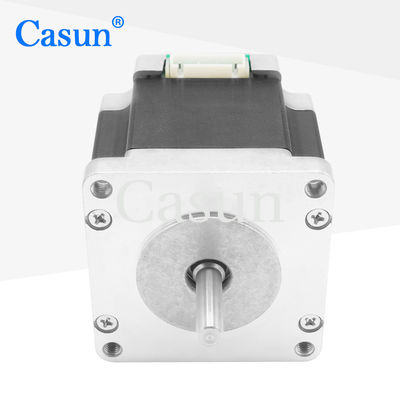

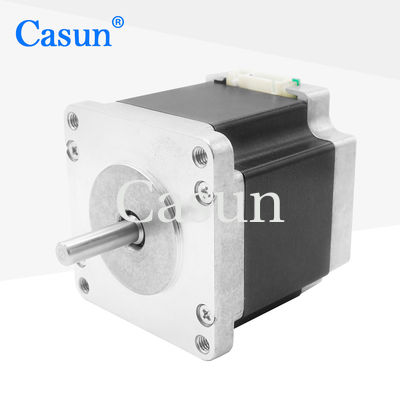

60 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
단계 엔젤 |
1.2 ' 1.2 ' |
프람 사이즈 |
60 밀리미터 |
단계의 수 |
3개 단계 |
정격 전류 |
1.5 A |
홀딩 토크 |
800 mN.m |
저항 |
3.6 오옴 |
인덕턴스 |
7.0 mH |
회전자 관성 |
260 g-cm2 |
자동차 중량 |
0.6 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
모델 | 보유 토크 |
평가됩니다 경향 |
저항 페이즈 별 |
인덕턴스 페이즈 별 |
멈춤쇠 토크 |
회전자 불활동 |
리드 와이어 |
모터 길이 |
mN.m | A | Ω | mH | mN.m | g.cm2 | 아니오. | 밀리미터 | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
다운로드
부호기 |
브레이크 |
기어박스 |
샤프트 |
