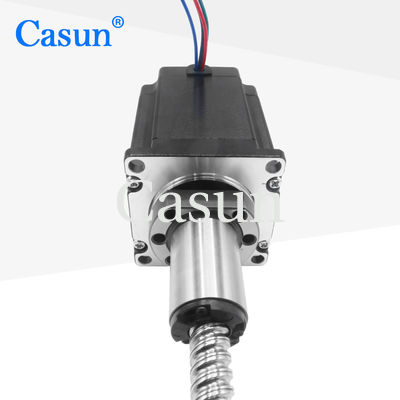

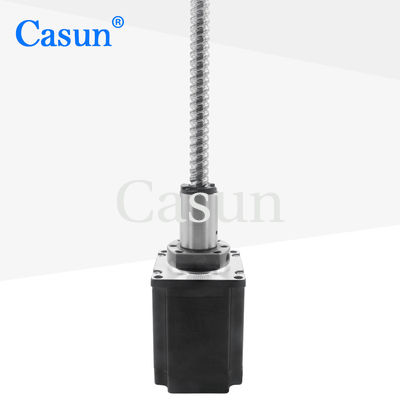

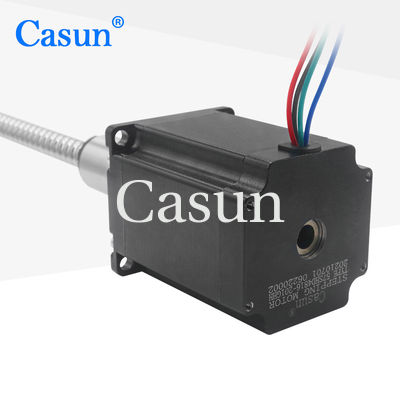

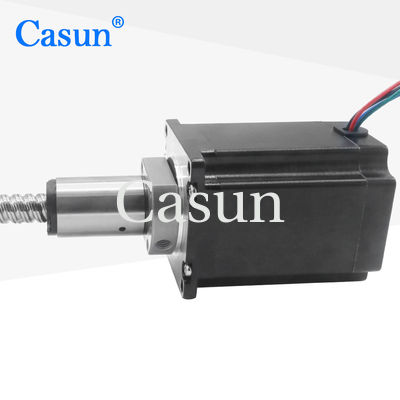

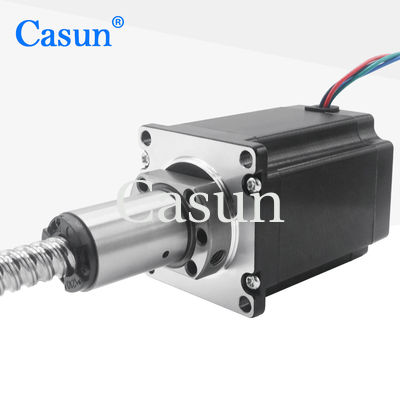

3A Nema 23 2.85V 볼 스크류 스텝 모터 하이브리드 선형 작동기 575776mm

브랜드 이름:	Casun
모델 번호:	57SHD4816-201GHH
MOQ:	1개
가격:	$100-$102
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

색상:

검은색

유지 토크:

2000mN.m

스텝퍼 각:

1.8 급

단계:

정격전압:

2.85V

현재 평가:

디텐트 토크:

70mN.m

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

통 :38x29xc14m

공급 능력:

40000+PCS+Month

강조하다:

2.85V 볼 스크류 스텝 모터

Nema 23 볼 스크류 스텝 모터

하이브리드 볼 스크류 스텝 모터

제품 설명

3A Nema 23 2.85V 볼 스크류 스테퍼 모터 하이브리드 선형 액추에이터 57x57x76mm

Casun 3A Nema 23 2.85V 볼 스크류 스테퍼 모터 하이브리드 선형 액추에이터 57x57x76mm. Nema 23 외부 볼 스크류 선형 스테퍼 모터 2000mNm 4.0A 76mm 24mm 직경 리드 길이 201mm 3D용. 42mm 하이브리드 스테퍼 모터 시리즈는 다양한 크기에서 강력한 홀딩 토크를 제공합니다. 마이크로스테핑 드라이버와 함께 사용하여 진동을 줄이고 더 높은 스텝 해상도를 달성하십시오. 기본 버전을 선택하거나 사용자 정의 구성을 요청하십시오.

주요 특징

바이폴라 또는 유니폴라 버전 사용 가능
하이브리드 스테퍼 구조
단일 또는 이중 샤프트 버전으로 제공
CE 및 RoHS 승인
요청 시 맞춤 설정

치수

모터 사양

스텝 각도	1.8°
프레임 크기	42 mm
위상 수	2상
정격 전류	3A
홀딩 토크	2000 mN.m
저항	0.95 ohm
인덕턴스	3.6 mH
로터 관성	460 g·cm²
모터 무게	1.4 kg
리드 스크류	SPS01210-2.8
연결	바이폴라

작동 사양

스텝 각도: 1.8°

최대 온도: 80°C 최대

주변 온도: -20°C ~ 50°C

보관 온도: -20°C ~ 100°C

습도 범위: 85% 이하, 비응축성

마그넷 와이어 절연: Class B 130°C

절연 저항: 100M Ohm (500 VDC)

내전압: 500 VDC (1분)

샤프트 레이디얼 플레이: 최대 0.02 (450g 하중)

샤프트 액시얼 플레이: 최대 0.08 (450g 하중)

최대 레이디얼 힘: 28N (플랜지에서 20mm)

최대 액시얼 힘: 10N

토크 곡선

사용 가능한 모델

모델	홀딩 토크	스텝 각도	모터 길이	샤프트 유형	정격 전류
42SHD4950	0.13 N.m	1.8°	20 mm	D 샤프트-20mm	1.0 A
42SHD4003	0.26 N.m	1.8°	34 mm	D 샤프트-20mm	0.4 A
42SHD0261	0.45 N.m	1.8°	40 mm	D 샤프트-20mm	1.68 A
42SHD4425	0.59 N.m	1.8°	48 mm	D 샤프트-24mm	2.0 A
42SHD4813	0.8 N.m	1.8°	60 mm	D 샤프트-24mm	2.1 A

맞춤 설정 옵션

표준 모터가 요구 사항을 충족하지 못하는 경우, 요구 사항에 따라 모터를 맞춤 설정할 수 있습니다. 맞춤 설정 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

사용 가능한 옵션:
