제품 상세정보
원래 장소: 중국
브랜드 이름: Casun
인증: CE,ROHS,ISO
모델 번호: 42SHD4160-15QH
지불과 운송 용어
최소 주문 수량: 1대 pc
가격: $3.14-$5
포장 세부 사항: 통 :36x29x14cm
배달 시간: 7-15 일
지불 조건: 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건)
공급 능력: 40000+PCS+Month
단계 수호신: |
1.8' |
홀딩 토크: |
380mN.m |
경향: |
1.5A |
자동차 길이: |
60 밀리미터 |
샤프트: |
원형수갱 15 밀리미터 길이 |
Customized: |
The motor can be designed &manufactured with customized request. |
단계 수호신: |
1.8' |
홀딩 토크: |
380mN.m |
경향: |
1.5A |
자동차 길이: |
60 밀리미터 |
샤프트: |
원형수갱 15 밀리미터 길이 |
Customized: |
The motor can be designed &manufactured with customized request. |

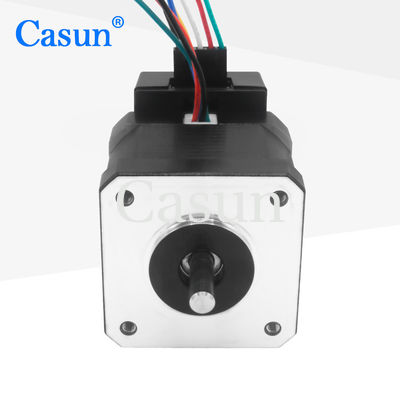

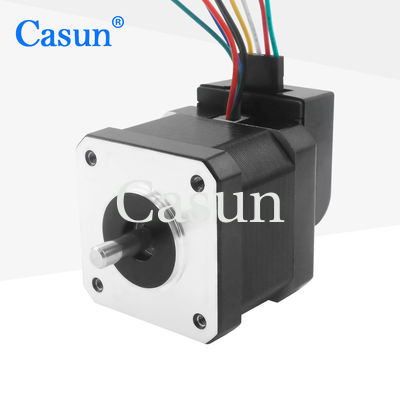

[42SHD4160]nema 17은 CE ISO와 CNC 세트를 위해 부호기 42x42x38mm 1.5A로 루프 스텝 모터를 닫았습니다
42 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
42 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
1.5 A |
홀딩 토크 |
380 mN.m |
저항 |
1.6 오옴 |
인덕턴스 |
2.5 mH |
회전자 관성 |
54 g-cm2 |
자동차 중량 |
0.3 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
| 모델 | 홀딩 토크 | 스텝 각 | 자동차 길이 | 샤프트의 타입 | 정격 전류 |
| 42SHD4950 | 0.13N.m | 1.8' | 20 밀리미터 | Ｄ Shaft-20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8' | 34 밀리미터 | Ｄ Shaft-20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8' | 40 밀리미터 | Ｄ Shaft-20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8' | 48 밀리미터 | Ｄ Shaft-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8' | 60 밀리미터 | Ｄ Shaft-24mm | 2.1A |
다운로드
부호기 |
브레이크 |
기어박스 |
샤프트 |
|
|
|
|
