제품 상세정보
원래 장소: 중국
브랜드 이름: Casun
인증: CE,ROHS,ISO
모델 번호: 86HS12N+HB860H
지불과 운송 용어
최소 주문 수량: 1대 pc
가격: $443-$450
포장 세부 사항: 통 :36x29x14cm
배달 시간: 7-15 일
지불 조건: 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건)
공급 능력: 40000+PCS+Month
단계 수호신: |
1.2' |
홀딩 토크: |
12N.m |
경향: |
5A |
모터 길이: |
188mm |
샤프트: |
33 밀리미터 길이 |
Customized: |
The motor can be designed &manufactured with customized request. |
단계 수호신: |
1.2' |
홀딩 토크: |
12N.m |
경향: |
5A |
모터 길이: |
188mm |
샤프트: |
33 밀리미터 길이 |
Customized: |
The motor can be designed &manufactured with customized request. |

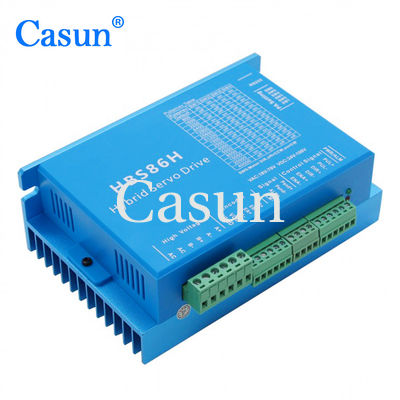

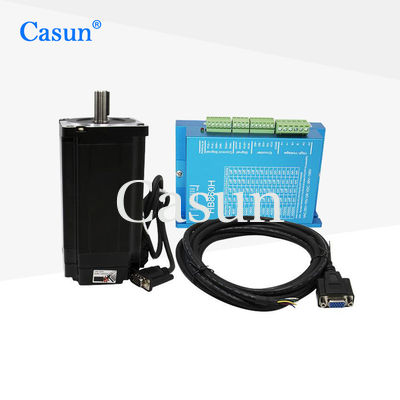

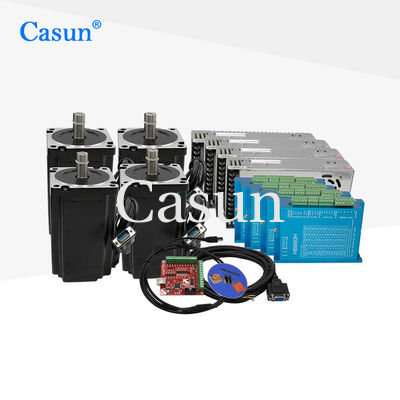

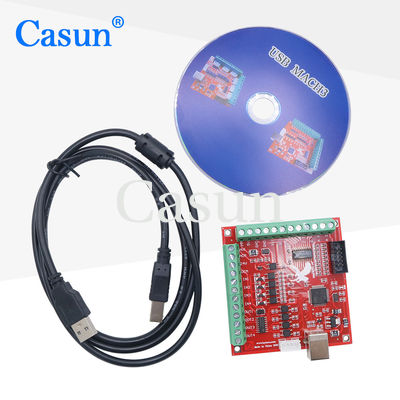

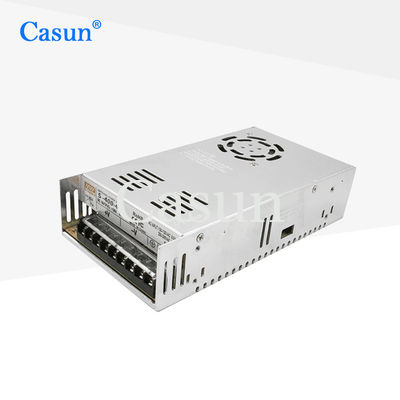

5A 86*86*188mm NEMA 34 폐쇄 고리 스텝 모터는 4 motor+4 Driver+4 동력 supply+1 mach3을 장비를 답니다
마그네틱 엔코더 86*86*188mm 5A와 NEMA 34 스텝퍼 모터
86 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
86 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
5 A |
홀딩 토크 |
12N.m |
저항 |
1.1 오옴 |
인덕턴스 |
7.5 mH |
회전자 관성 |
3600 g-cm2 |
자동차 중량 |
5.5 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
| 모델 | 보유 토크 |
평가됩니다 경향 |
저항 페이즈 별 |
인덕턴스 페이즈 별 |
멈춤쇠 토크 |
회전자 불활동 |
리드 와이어 |
모터 길이 |
| mN.m | A | Ω | mH | mN.m | g.cm2 | 아니오. | 밀리미터 | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
다운로드
부호기 |
브레이크 |
기어박스 |
샤프트 |
|
|
|
|
