| 원래 장소 | 중국 |
| 브랜드 이름 | Casun |
| 인증 | CE,ROHS,ISO |
| 모델 번호 | B20SHD4353-C38L |

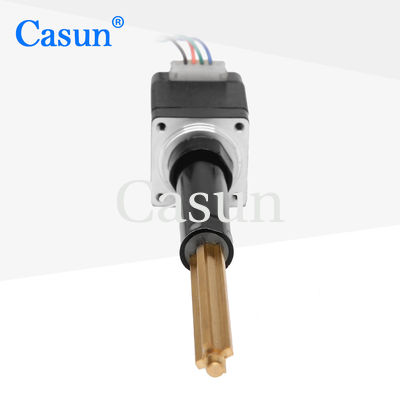

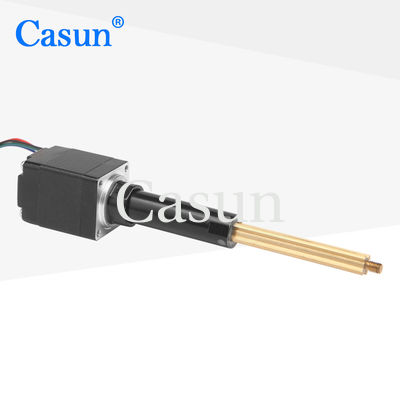

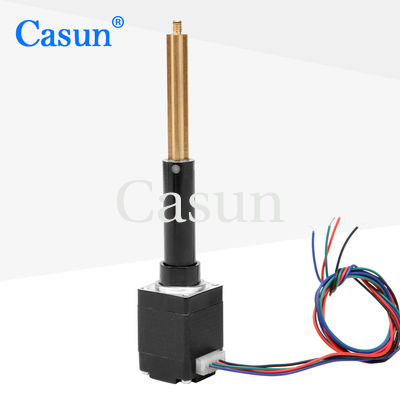

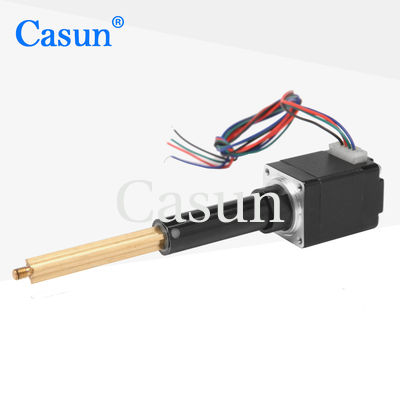

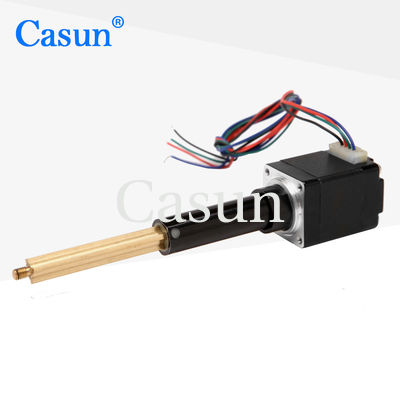

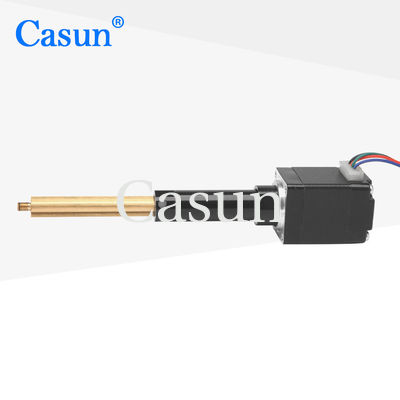

Casun 스테퍼 모터 선형 액추에터 NEMA 11 나선 피치 38.1mm 스테퍼 모터
Nema 11 스테퍼 모터 선형 액추에이터 5.28Vdc 0.24Amp 600pps에서 0.5kg 0.1kg 선형 스테퍼 모터
NEMA17 롤 스크루로 펌프 모터 280mN.m 0.2kg tr8*8 CNC
42mm 하이브리드 스테퍼 모터 시리즈는 다양한 크기의 강력한 고정 토크를 제공합니다.
진동을 줄이고 더 높은 단계 해상도를 달성하기 위해 마이크로 스테이핑 드라이버와 함께 사용하십시오.
기본 버전을 선택하거나 사용자 정의 설정을 요청합니다.
특징:
|
신부님
|
1.8° |
|
프레임 크기
|
28mm |
|
단계 수
|
2단계 |
|
가속 전류
|
0.24Amp |
|
유지 토크
|
0600pps에서 0.5kg |
|
저항력
|
22오hm |
|
인덕턴스
|
60.0mH |
|
로터 이너티
|
2g-cm2 |
|
모터 무게
|
0.1kg |
|
납 나사
|
Tr3.5X4 |
|
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
| 모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
| 몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
