원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | 57SHD0408-160NT |

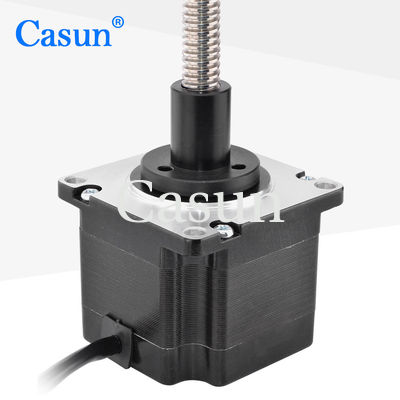

카선 외부 리드 스크루 스텝 모터 NEMA 23 2.8A 1N.M 스텝 모터 사로잡힌 스텝 모터
CE와 NEMA 23 사로잡힌 스텝 모터 57X57X54mm 2.8A 1.0N.m
57 밀리미터 하이브리드 스텝 모터 시리즈는 크기의 범위에서 높은 홀딩 토크를 제공합니다.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
57 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
2.8 A |
홀딩 토크 |
1000 mN.m |
저항 |
1.2 오옴 |
인덕턴스 |
4.2 mH |
회전자 관성 |
260 g-cm2 |
자동차 중량 |
0.8 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
샤프트 레이디얼 플레이 :0.02Max. (450g 로드)
샤프트 축방향 재생 :0.08Max. (450g 로드)
맥스. 반경 방향 하중 :28N (플랜지로부터의 20mm)
맥스. 축방향 힘) :10N
본체 길이
|
스크루의 지름 | 피치 | 스크루의 길이 |
41 밀리미터
54 밀리미터
76 밀리미터
83 밀리미터
100 밀리미터 |
8 | 1 | 20 ~ 1000m |
2 | |||
4 | |||
8 | |||
9.53 | 1.5875 | ||
3.175 | |||
25.4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
다운로드
만약 우리의 기초적 모터가 당신의 요건을 충족시키지 않으면, 우리가 당신의 내역을 만족시키기 위해 모터를 특화할 수 있습니다.
유일한 샤프트, 꾸불꾸불한 매개 변수, 설치 측정이 유일한 필요, 연결로 와이어를 주도하고, 그렇게 앞으로 고객용 내용의 예입니다.
부호기 |
브레이크 |
기어박스 |
샤프트 |
