| 브랜드 이름: | Casun |
| 모델 번호: | 42shd4217-100nkl1 |
| MOQ: | 1개 |
| 가격: | $12-$18 |
| 지불 조건: | d/a, t/t, l/c, d/p |
| 공급 능력: | 40000+PCS+Month |

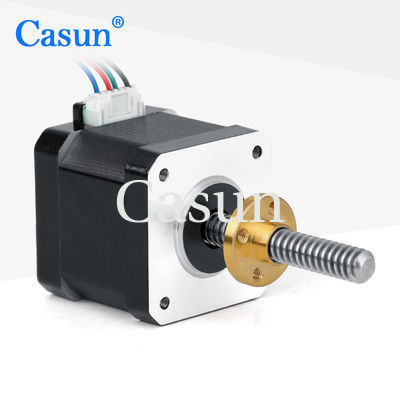

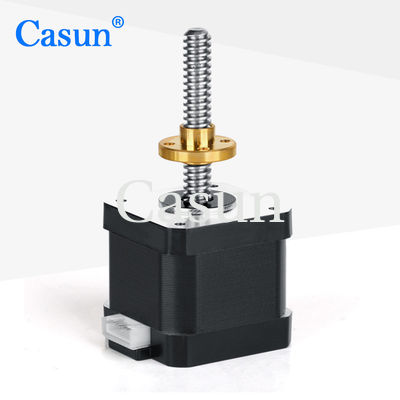

CASUN 선형 스텝 모터 42x42mm tr8x8 하이브리드 스텝 모터 CNC 프레싱 머신
The Nema17 stepper motor with a 42mm x 42mm frame size and a captive linear screw is another option for CNC milling machines and other precision motion control applications where linear motion is required이 모터는 선형적으로 움직이는 캡티브 스크루를 갖추고 있으며 정확하고 정확한 위치화를 제공합니다.
42mm 하이브리드 스테퍼 모터 시리즈의 다른 모터와 마찬가지로, 이 모터는 강력한 보유 토크를 제공하며, 진동을 줄이고 더 높은 단계 해상도를 달성하기 위해 마이크로 스테핑 드라이버와 함께 사용할 수 있습니다..이 시리즈는 다양한 크기로 제공되며, 귀하의 특정 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다.
특징:
|
신부님
|
1.8° |
|
프레임 크기
|
42mm |
|
단계 수
|
2단계 |
|
가속 전류
|
1.2Amp |
|
유지 토크
|
260mN.m |
|
저항력
|
2.5 오하임 |
|
인덕턴스
|
3.3mH |
|
로터 이너티
|
38g-cm2 |
|
모터 무게
|
00.2kg |
|
납 나사
|
Tr6.35X1 |
|
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
환경 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
| 모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
| 몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
다운로드
우리의 표준 모터 옵션이 귀하의 특정 요구 사항을 충족시키지 못한다면, 우리는 귀하의 요구를 충족시키기 위해 맞춤형 솔루션을 제공 할 수 있습니다. 우리의 사용자 정의 옵션에는 다음이 포함되지만 제한되지 않습니다.
- 특수 셰프트: 우리는 당신의 필요를 충족시키기 위해 셰프트 지름, 길이, 모양, 그리고 물질을 사용자 정의 할 수 있습니다.
- 와일딩 매개 변수: 우리는 당신의 특정 요구 사항을 충족하기 위해 막대기 수, 와이어 가이드 및 와일딩 패턴과 같은 와일딩 매개 변수를 사용자 정의 할 수 있습니다.
- 설치 차원: 우리는 당신의 응용 프로그램의 공간 제약에 맞게 모터의 설치 차원을 수정 할 수 있습니다.
- 특별한 요구 사항에 대한 납선: 우리는 당신의 특정 요구 사항을 충족시키기 위해 납선의 길이, 유형 및 수를 사용자 정의 할 수 있습니다.
- 커넥터: 우리는 당신의 응용 프로그램의 요구 사항에 맞게 모터에 커넥터를 추가하거나 수정 할 수 있습니다.
우리는 경험 많은 엔지니어들로 구성된 팀을 보유하고 있습니다. 여러분의 요구와 요구에 맞는 맞춤형 솔루션을 개발하기 위해 여러분과 함께 일할 수 있습니다.귀하의 사용자 정의 요구 사항을 논의하기 위해 저희에게 연락하십시오..
