| 브랜드 이름: | Casun |
| 모델 번호: | 28SHD4303-76NT |
| MOQ: | 1개 |
| 가격: | $9-$18 |
| 지불 조건: | d/a, t/t, l/c, d/p |
| 공급 능력: | 40000+PCS+Month |

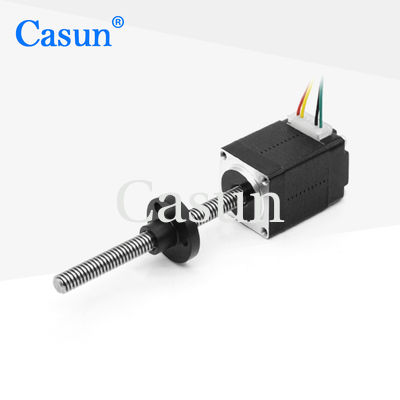

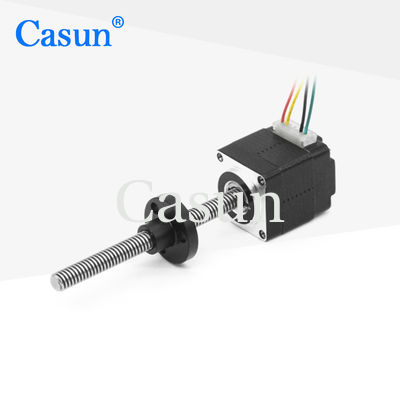

Casun Nema8 Nema11 Nme14 하이브리드 납 나사 스텝 모터 Tr5x2 캡티브 나사 스텝 모터
20mm x 20mm 크기의 프레임 크기와 캡티브 선형 나사기의 Nema 8 스테퍼 모터는 선형 움직임이 필요한 뷰티 머신 및 기타 정밀 모션 제어 응용 프로그램에 대한 또 다른 옵션입니다..이 모터는 선형적으로 움직이는 캡티브 스크루를 갖추고 있으며, 정확하고 정확한 위치를 제공합니다.
20mm 하이브리드 스테퍼 모터 시리즈의 다른 모터와 마찬가지로, 이 모터는 강력한 보유 토크를 제공하며, 진동을 줄이고 더 높은 단계 해상도를 달성하기 위해 마이크로 스테핑 드라이버와 함께 사용할 수 있습니다..이 시리즈는 다양한 크기로 제공되며, 귀하의 특정 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다.
특징:
|
신부님
|
1.8° |
|
프레임 크기
|
20mm |
|
단계 수
|
2단계 |
|
가속 전류
|
0.24Amp |
|
유지 토크
|
13mN.m |
|
저항력
|
- 오හ් |
|
인덕턴스
|
-mH |
|
로터 이너티
|
-g-cm2 |
|
모터 무게
|
00.06kg |
|
납 나사
|
Tr5X2 |
|
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
환경 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
| 모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
| 몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
다운로드
우리의 표준 모터 옵션이 귀하의 특정 요구 사항을 충족시키지 못한다면, 우리는 귀하의 요구를 충족시키기 위해 맞춤형 솔루션을 제공 할 수 있습니다. 우리의 사용자 정의 옵션에는 다음이 포함되지만 제한되지 않습니다.
- 특수 셰프트: 우리는 당신의 필요를 충족시키기 위해 셰프트 지름, 길이, 모양, 그리고 물질을 사용자 정의 할 수 있습니다.
- 와일딩 매개 변수: 우리는 당신의 특정 요구 사항을 충족하기 위해 막대기 수, 와이어 가이드 및 와일딩 패턴과 같은 와일딩 매개 변수를 사용자 정의 할 수 있습니다.
- 설치 차원: 우리는 당신의 응용 프로그램의 공간 제약에 맞게 모터의 설치 차원을 수정 할 수 있습니다.
- 특별한 요구 사항에 대한 납선: 우리는 당신의 특정 요구 사항을 충족시키기 위해 납선의 길이, 유형 및 수를 사용자 정의 할 수 있습니다.
- 커넥터: 우리는 당신의 응용 프로그램의 요구 사항에 맞게 모터에 커넥터를 추가하거나 수정 할 수 있습니다.
우리는 경험 많은 엔지니어들로 구성된 팀을 보유하고 있습니다. 여러분의 요구와 요구에 맞는 맞춤형 솔루션을 개발하기 위해 여러분과 함께 일할 수 있습니다.귀하의 사용자 정의 요구 사항을 논의하기 위해 저희에게 연락하십시오..
