| 브랜드 이름: | Casun |
| 모델 번호: | 35SHD0310-51G |
| MOQ: | 1대 pc |
| 가격: | $24.9-$27.9 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| Supply Ability: | 40000+PCS+Month |

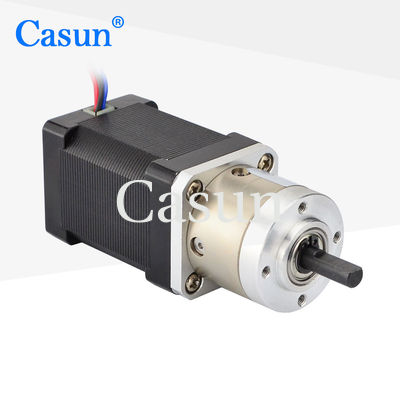

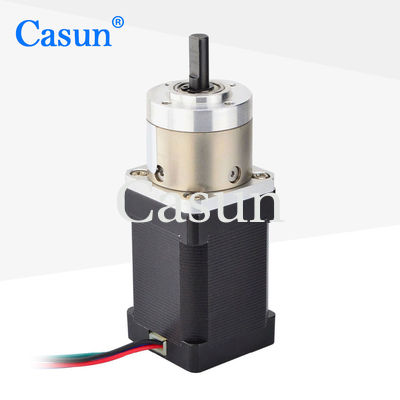

유성 기어 박스 Casun Steppr 모터 35mm NEMA 14 감속기 ratio51:1 기어 스테퍼 모터
유성 기어박스가 있는 스테퍼 기어 모터 35mm 4.05V 스테퍼 모터는 기어드 스테퍼 모터 유형입니다.다음은 이 모터의 몇 가지 주요 기능입니다.
스테퍼 모터: 모터는 스테퍼 모터의 일종으로 계속해서 회전하는 것이 아니라 정밀한 단계로 움직여 동작합니다.스테퍼 모터는 일반적으로 정밀한 위치 지정 및 제어가 필요한 애플리케이션에 사용됩니다.
기어박스: 모터에는 토크를 높이고 속도를 줄이기 위해 기어 감속을 제공하는 유성 기어박스가 부착되어 있습니다.유성 기어박스는 일반적으로 높은 토크와 정밀도가 요구되는 응용 분야에 사용됩니다.
크기: 모터의 직경은 35mm로 비교적 콤팩트하여 협소한 공간에서 사용하기에 적합합니다.
전압: 모터는 다른 스테퍼 모터에 비해 상대적으로 낮은 4.05V의 전압에서 작동합니다.따라서 저전압이 필요한 애플리케이션에 적합한 선택이 될 수 있습니다.
홀딩 토크: 모터의 홀딩 토크는 특정 모델 및 작동 조건에 따라 다르지만 일반적으로 20Ncm ~ 30Ncm 범위입니다.
특징:
|
단계 천사
|
1.8° |
|
프레임 크기
|
35mm |
|
위상 수
|
2상 |
|
정격 전류
|
1.5A |
|
홀딩 토크
|
35mN.m |
|
저항
|
-옴 |
|
인덕턴스
|
-mH |
|
로터 관성
|
-g-cm² |
|
모터 중량
|
0.3kg |
|
기어 감속비
|
51:1 |
|
연결
|
양극성 |
모터
스텝 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20: °C ~ 100°C
습도 범위(%) :85% 이하, 결로 없을 것
자석 와이어 절연: 클래스 B 130 deg C
절연 저항: 500 VDC에서 100M 옴
내전압 : 1분간 500VDC
기어 박스
하우징 재질: 금속
산출에 방위: 볼베어링
Max.Radial 하중(플랜지에서 12mm):≤80N
Max.Shaft 축방향 하중: ≤30N
샤프트의 레이디얼 플레이(플랜지 근처):≤0.06mm
샤프트의 축방향 플레이: ≤0.3mm
무부하 시 백래시:1.5°
| 모터 길이 | 변속기의 길이 | 라이오 | 능률 | ||
| 34mm 40mm 48mm 60mm |
27.2mm | 3.71 | 90% | ||
| 5.18 | |||||
| 35mm | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7mm | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
