원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | P28SHD4611-12SK |

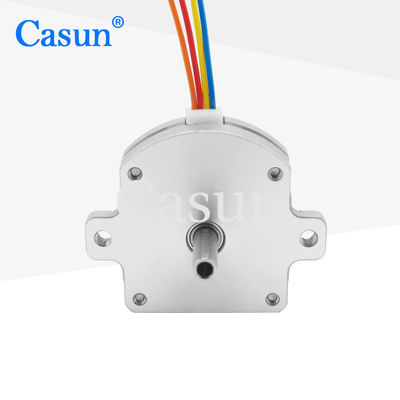

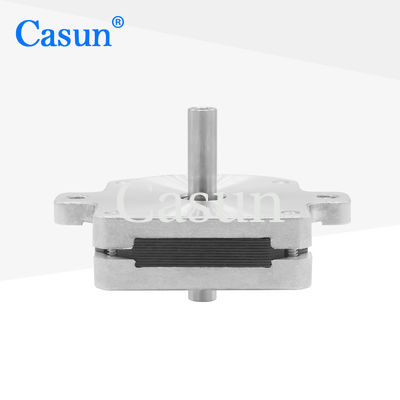

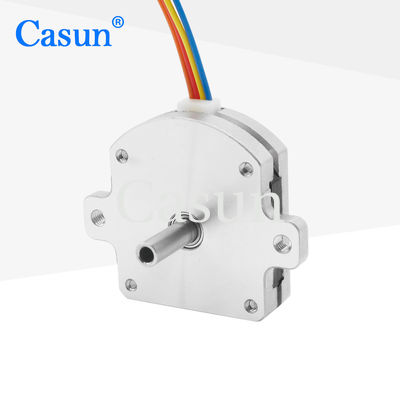

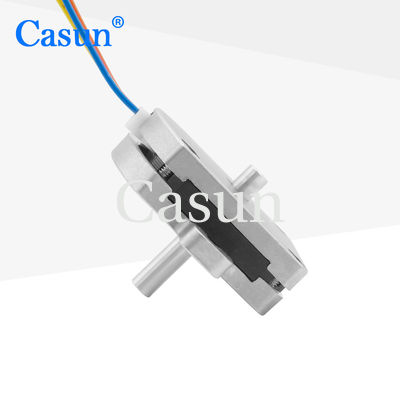

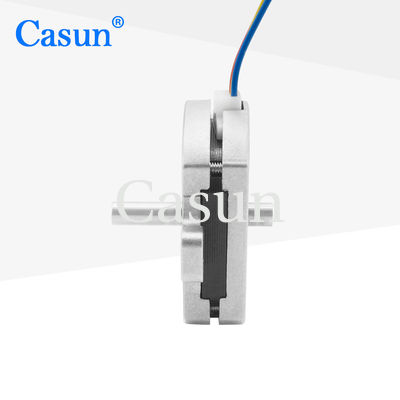

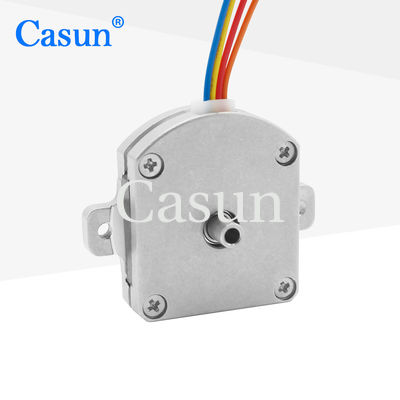

SMT 공급을 위한 두배 샤프트 스텝 모터 NEMA 11 극단적 평평한 0.5A 28*28*9.5mm
크기의 범위에서, 하이브리드 스텝 모터 시리즈는 강한 홀딩 토크를 제공합니다.
진동을 줄이고 더 큰 단계 분해능을 생산하기 위해, 마이크로스테핑 드라이버로 사용하세요.
크기에서, 그러나 우수한 전력 출력 밀도로 작습니다.
특징 :
단계 엔젤
|
1.8 ' 1.8 ' |
프람 사이즈
|
28 밀리미터 |
단계의 수
|
2개 단계 |
정격 전류
|
0.5A |
홀딩 토크
|
16 mN.m |
저항
|
3.5 옴 |
인덕턴스
|
0.90mH |
회전자 관성
|
2 g-cm2 |
자동차 중량
|
0.03 킬로그램 |
리드의 수
|
4 |
연결
|
양극성 |
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
모델 | 자동차 길이 | 경향 | 홀딩 토크 | |
P28SHD4611 | 9.5 밀리미터 | 0.5A | 16mN.m | |
P28SHD4701 | 10.6 밀리미터 | 0.5A | 20mN.m | |
P28SHD4750 | 13-15mm | 0.5A | 25mN.m | |
P28SHD4950 | 17.9 밀리미터 | 0.5A | 35mN.m | |
