| 브랜드 이름: | Casun |
| 모델 번호: | 86SHD4505-37B |
| MOQ: | 1대 pc |
| 가격: | $99.8-$323 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| Supply Ability: | 40000+PCS+Month |
Nema 34 CNC는 CNC 기계를 위한 4개 주축 개방 루프 스텝 모터 12N.m 단계 모터를 장비를 답니다
NEMA 34 12N.m 시작 루프 스텝 모터는 4 motor+4 Driver+4 동력 supply+1 mach3을 장비를 답니다
전형적 NEMA34 CNC 장비는 다음과 같은 성분을 포함할 수 있습니다 :
NEMA34 스텝 모터 : 이것들은 메인 모터가 CNC 기계 감원의 움직임을 통제하곤 했다는 것 입니다. NEMA34 모터스는 더 크고 더 강력하고 더 높은 토크를 요구하는 적용에 적합합니다.

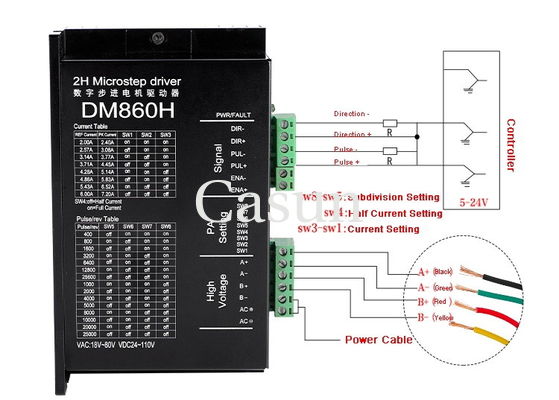

모터 구동장치 : 이것들은 스텝 모터의 운영을 제어하는 전자 장치입니다. 그들은 시엔시 컨트롤러로부터 신호를 받고, 정확한 이동을 위해 필요한 전류와 힘을 모터에게 제공합니다.
전원 공급기 : 전원 장치는 스텝 모터와 모터 구동장치에게 요구 전력을 제공하기 위해 포함됩니다.
시엔시 컨트롤러 : 이것은 기계의 움직임을 통제하기 위해 모터 구동장치에 지코드 명령과 송신 신호를 해석하는 것에 책임이 있는 CNC 기계의 뇌입니다.
배선과 연결기 : 장비는 CNC 시스템의 다양한 구성 요소를 연결시키기 위해 또한 필요한 배선 삭구와 연결기와 케이블을 포함할 수 있습니다.
거치용 선반 : 특별한 장비에 따라서, 모터와 다른 성분을 CNC 기계의 프레임에 부착하기 위해 포함된 거치용 선반 또는 하드웨어가 있을 수 있습니다.
특징 :
단계 엔젤 |
1.8 ' 1.8 ' |
프람 사이즈 |
86 밀리미터 |
단계의 수 |
2개 단계 |
정격 전류 |
5 A |
홀딩 토크 |
12N.m |
저항 |
1.1 오옴 |
인덕턴스 |
7.5 mH |
회전자 관성 |
3600 g-cm2 |
자동차 중량 |
5.5 킬로그램 |
리드의 수 |
4 |
연결 |
양극성 |
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
| 모델 | 보유 토크 |
평가됩니다 경향 |
저항 페이즈 별 |
인덕턴스 페이즈 별 |
멈춤쇠 토크 |
회전자 불활동 |
리드 와이어 |
모터 길이 |
| mN.m | A | Ω | mH | mN.m | g.cm2 | 아니오. | 밀리미터 | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
