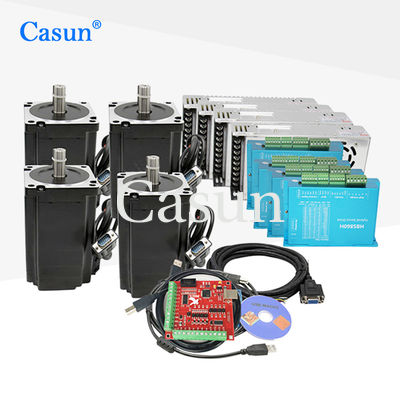

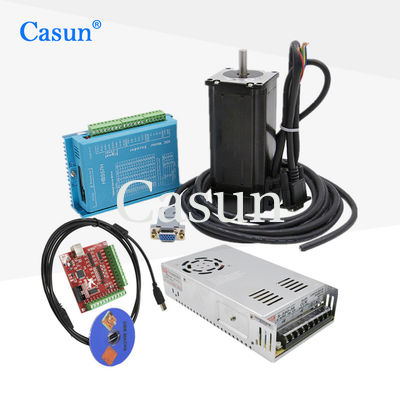

CNC 기계를 위한 마그네틱 엔코더와 뜨거운 판매 NEMA 34 8.5N.m 3 주축 폐쇄 고리 스텝 모터 장비

브랜드 이름:	Casun
모델 번호:	86HS8N+HB860H
MOQ:	1개
가격:	$120-$450
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

단계 수호신:

1.8°

유지 토크:

8.5N.m

현재의:

4.5A

모터 길이:

112 밀리미터

샤프트:

33 밀리미터 길이

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

통 :36x29x14cm

공급 능력:

40000+PCS+Month

강조하다:

3 주축 폐쇄 고리 스텝 모터

NEMA 34 폐쇄 고리 스텝 모터

제품 설명

핫 세일 NEMA 34 8.5N.m 3축 폐쇄 루프 스테퍼 모터 키트 (자석 엔코더 포함, CNC 기계용)

NEMA 34 8.5N.m 3축 폐쇄 루프 스테퍼 모터 키트 (자석 엔코더 포함, CNC 기계용)는 정밀 제조 애플리케이션을 위한 고성능 모션 제어 솔루션을 제공합니다.

제품 개요

NEMA 34는 스테퍼 모터의 표준 크기를 나타내며, 장착 플랜지 크기는 3.4인치(86mm)입니다. "8.5N.m" 사양은 모터의 홀딩 토크를 나타내며, 이는 외부 힘이 가해졌을 때 위치를 유지하는 능력을 측정합니다.

자석 엔코더가 포함된 3축 폐쇄 루프 스테퍼 모터 키트는 CNC(컴퓨터 수치 제어) 기계용으로 설계되었습니다. 폐쇄 루프 스테퍼 시스템은 엔코더와 같은 피드백 메커니즘을 통합하여 모터 샤프트의 위치를 모니터링하고 제어 시스템에 피드백을 제공합니다. 이를 통해 개방 루프 스테퍼 시스템에 비해 더 정확한 위치 지정과 스톨 또는 스텝 손실에 대한 더 큰 저항이 가능합니다.

자석 엔코더는 자석과 홀 효과 센서를 사용하여 모터 샤프트의 위치를 감지하는 위치 센서입니다. 모터의 위치에 대한 정확한 피드백을 제공하여 제어 시스템이 실시간 조정을 수행하고 정확한 움직임을 보장할 수 있습니다.

주요 특징

높은 토크와 높은 정밀도 성능
첨단 산업 및 전자 산업 장비에 이상적
단축 또는 양축 버전으로 제공
12년 제조 경험, 800명 이상의 고객 서비스
전문 연구 개발 역량

외관

치수

모터 사양

스텝 각도	1.8°
프레임 크기	86mm
위상 수	2상
정격 전류	4.5 A
홀딩 토크	8.5N.m
저항	1.1 옴
인덕턴스	7.5 mH
로터 관성	3600 g-cm²
모터 무게	1.6 kg
리드 수	4
연결	바이폴라

작동 사양

스텝 각도	1.8°
최대 온도	최대 80°C
주변 온도	-20°C ~ 50°C
보관 온도	-20°C ~ 100°C
습도 범위	85% 이하, 비응축
권선 절연	클래스 B 130°C
절연 저항	500 VDC에서 100M 옴
내전압	1분 동안 500 VDC

토크 곡선

하위 모델

모델	홀딩 토크	정격 전류	위상당 저항	위상당 인덕턴스	디텐트 토크	로터 관성	리드선	모터 길이
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4개	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4개	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4개	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4개

맞춤 제작 가능

표준 모터가 요구 사항을 충족하지 못하는 경우, 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

사용 가능한 옵션

엔코더

브레이크

기어박스

샤프트
