| 브랜드 이름: | Casun |
| 모델 번호: | 86SHD4505-37B |
| MOQ: | 1개 |
| 가격: | $99.8-$323 |
| 지불 조건: | d/a, t/t, l/c, d/p |
| 공급 능력: | 40000+PCS+Month |
네마 34 스테퍼 모터 키트 3 축 12N.M CNC 키트 고해상도 스테퍼 모터

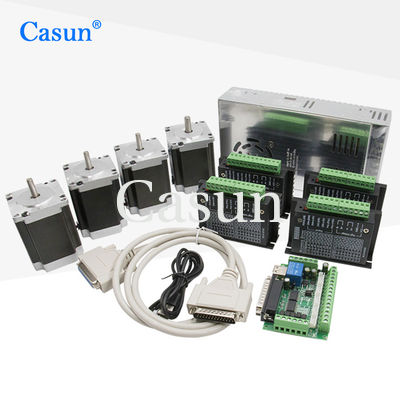

NEMA 34 12N.m 오픈 루프 스테퍼 모터 키트 4 모터 + 4 드라이버 + 4 전원 공급 + 1 마치 3
스테퍼 모터 케이블: 이 케이블은 스테퍼 모터를 모터 드라이버에 연결하여 전력 및 제어 신호를 전송하는 데 사용됩니다.
제한 스위치: 제한 스위치는 CNC 기계의 움직임의 물리적 경계를 설정하는 데 사용됩니다. 기계가 각 축에서 최대 또는 최소 위치에 도달 할 때 컨트롤러에 신호를 제공합니다.
자기 인코더: 앞서 언급했듯이, 자기 인코더는 폐쇄 루프 스테퍼 모터 키트에 포함되어 있습니다. 그들은 모터의 위치에 대한 피드백을 제공하고 움직임의 정확성을 유지하는 데 도움이됩니다.
스핀드 모터 (선택): 일부 CNC 키트에는 절단 도구 또는 스핀드의 회전을 제어하기 위해 스핀드 모터가 포함될 수 있습니다.이것은 일반적으로 CNC 밀링 또는 라우팅과 같은 응용 프로그램에서 사용됩니다..
냉각 시스템 (선택 사항): 키트와 CNC 기계의 특정 요구 사항에 따라,모터 드라이버 또는 다른 구성 요소의 과열을 방지하기 위해 팬 또는 히트 싱크와 같은 냉각 시스템이 포함될 수 있습니다..
소프트웨어: 일부 CNC 키트에는 CNC 기계의 제어 및 프로그래밍을 위한 소프트웨어도 제공될 수 있습니다. 이 소프트웨어는 사용자가 G 코드를 생성하고, 도구 경로를 시뮬레이션하고,그리고 CNC 컨트롤러에 명령을 보내.
특징:
신부님 |
1.8° |
프레임 크기 |
86mm |
단계 수 |
2단계 |
가속 전류 |
5A |
유지 토크 |
12Nm |
저항력 |
10.1 오름 |
인덕턴스 |
7.5mH |
로터 이너티 |
3600g-cm2 |
모터 무게 |
5.5kg |
유도자 수 |
4 |
연결 |
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
환경 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
| 모델 | 농장 토크 |
등급 전류 |
저항력 단계별로 |
인덕턴스 단계별로 |
억제 토크 |
로터 관성 |
납 유선 |
모터 길이가 |
| mN.m | A | 오 | mH | mN.m | g.cm2 | - 아니 | mm | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
