원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | 57SHD4811-330NXH-PSM57 |
NEMA23 통합 모터 외부 납 나사 모터 2N.M 통합 캡티브 단계 모터
카스운 통합 외부 납 나사 스테퍼 모터 NEMA 23 2N.M 스테퍼 모터 캡티브 스테퍼 모터
카산 통합 외부 리드 스크루 스테퍼 모터는 카산이 설계 및 제조한 특정 유형의 스테퍼 모터입니다. NEMA 23 장착 표준을 갖추고 2N의 보유 토크를 가지고 있습니다.m (뉴턴 미터)"종합된 외부 리드 스크루"라는 용어는 모터가 선형 운동 응용 프로그램에 사용되는 외부 리드 스크루 메커니즘을 통합한다는 것을 시사합니다.
리드 스크루는 회전 움직임을 선형 운동으로 변환하는 가닥 축입니다. 리드 스크루 메커니즘을 스테퍼 모터에 통합함으로써,캐슨 모터는 정확한 선형 위치가 필요한 애플리케이션에 대한 컴팩트 솔루션을 제공합니다..
"제속 스텝 모터"라는 용어는 엔진이 전원을 공급하지 않을 때 샤프트가 자유롭게 회전하는 것을 방지하는 메커니즘을 포함하는 스텝 모터를 의미합니다.이 설계는 모터 샤프트가 고정된 위치에 유지되도록 보장안정성을 보장하고 원치 않는 움직임을 방지합니다.
전체적으로 Casun 통합 외부 납 나사 스텝 모터 NEMA 23 2N.M는 회전 및 선형 모션 제어가 필요한 애플리케이션에 적합합니다.정확한 위치 및 보유 기능을 제공합니다..
특징:
신부님 |
1.8° |
프레임 크기 |
57mm |
단계 수 |
2단계 |
가속 전류 |
2.4A |
유지 토크 |
2N.m |
저항력 |
1.2 오름 |
인덕턴스 |
4.2mH |
로터 이너티 |
460g-cm2 |
모터 무게 |
1.4kg |
유도자 수 |
4 |
연결 |
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
저장 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B급 130°C
단열 저항: 500VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N

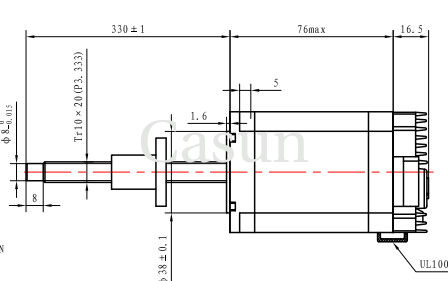

몸길이
|
나사 지름 | 피치 | 나사 길이 |
41mm
54mm
76mm
83mm
100mm |
8 | 1 | 20 ~ 1000m |
2 | |||
4 | |||
8 | |||
9.53 | 1.5875 | ||
3.175 | |||
25.4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
다운로드
우리의 기본 모터가 당신의 요구 사항을 충족시키지 못한다면, 우리는 당신의 사양을 충족하도록 모터를 사용자 정의 할 수 있습니다.
독특한 셰프트, 윙링 매개 변수, 설치 측정, 독특한 필요를 가진 납선, 연결, 그리고 기타는 사용자 정의 콘텐츠의 예입니다.
인코더 |
브레이크 |
기어박스 |
셰프트 |
