원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | P35SHD4112-250NKH |

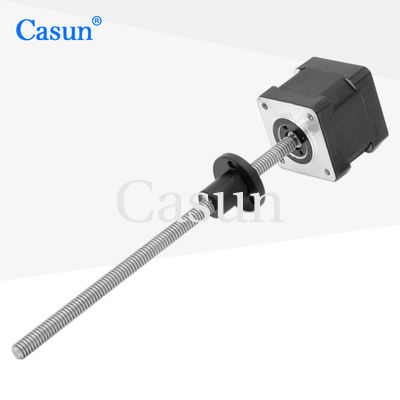

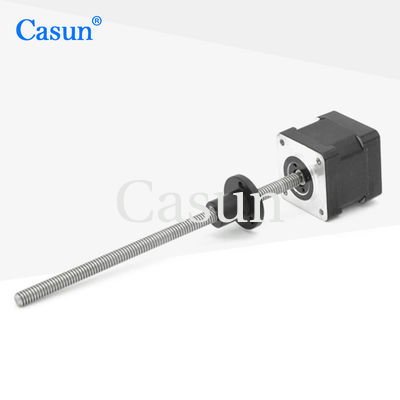

NEMA14 의료용 장비용 0.2kg tr8*8의 톱크를 보유하는 리드 스크루로 장착된 스테퍼 모터
당신이 언급한 NEMA14 캡티브 스테퍼 모터는 리드 스크루로 설계되어 0.2kg의 보유 토크를 가지고 있습니다. 당신이 제공 한 리드 스크루 사양은 TR8 * 8입니다.이 정보의 의미는 이렇습니다.:
모터 타입: 2단계 스테퍼 모터
유지 토크: 0.2kg (킬로그램)
납 나사: TR8*8
유지 모멘트는 움직임을 막기 위해 모터가 정지하는 동안 행사할 수 있는 최대 모멘트를 나타냅니다. 일반적으로 N.m (뉴턴 미터) 또는 kg.cm (킬로그램 센티미터) 로 측정됩니다.0으로 지정됩니다..2kg, 즉 모터는 전력을 가동 할 때 회전하지 않고 최대 0.2kg의 물체를 수용 할 수 있습니다.
납 나사 사양 TR8 * 8는 납 나사의 스핀 타입과 피치를 가리킨다. TR8는 8mm 주요 지름의 트라페소이드 스핀 프로필을 나타낸다."*8"는 리드 나사 8mm의 pitch를 나타냅니다, 즉, 모든 완전한 회전에서 8mm를 앞당깁니다.
이 유형의 캡티브 리드 스크루를 가진 스테퍼 모터는 의료 장비, 예를 들어 의료 펌프, 정밀 위치 시스템,또는 제어된 선형 운동이 필요한 다른 응용 프로그램.
특징:
신부님
|
1.8° |
프레임 크기
|
35mm |
단계 수
|
2단계 |
가속 전류
|
0.4Amp |
유지 토크
|
200mN.m |
저항력
|
200오프 |
인덕턴스
|
20mH |
로터 이너티
|
14g-cm2 |
모터 무게
|
00.2kg |
납 나사
|
Tr8X8 |
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
저장 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B급 130°C
단열 저항: 500VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
