| 브랜드 이름: | Casun |
| 모델 번호: | P35SHD4110-50NL |
| MOQ: | 1대 pc |
| 가격: | $5.94-$14.8 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| Supply Ability: | 40000+PCS+Month |

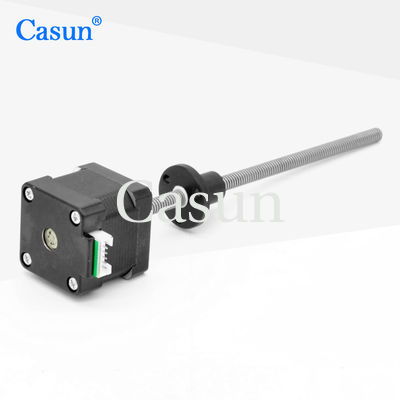

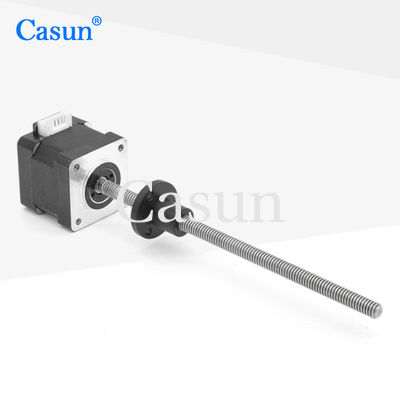

카잔 네마14 35x35x34mm 납 나사 스테퍼 모터 Tr8x4 ((P2) 미니 캡티브 스테퍼 모터
당신이 언급한 NEMA14 캡티브 스테퍼 모터는 납 나선으로 설계되었으며 0.2kg의 보유 토크를 가지고 있습니다. 모터의 차이는 35x35x34mm로 지정되어 있습니다.그리고 리드 스크루는 TR8*4 사양을 가지고 있습니다.정보의 분포는 다음과 같습니다.
모터 타입: 2단계 스테퍼 모터
유지 토크: 0.2kg (킬로그램)
차원: 35x35x34mm (폭 × 깊이 × 높이)
납 나사: TR8*4
0.2kg의 유지 모멘트는 모터가 회전을 방지하거나 부하를 고정시키기 위해 생성할 수 있는 최대 모멘트를 나타냅니다. 일반적으로 N.m (뉴턴 미터) 또는 kg.cm (킬로그램 센티미터) 로 측정됩니다.
모터의 크기는 35x35x34mm로 지정되어 있으며, 이는 폭, 깊이 및 높이 측정과 함께 물리적 크기를 나타냅니다.
납 나사 사양 TR8 * 4는 납 나사의 스레드 유형과 피치를 나타냅니다. TR8는 8mm 주요 지름의 트라페조이드 스레드 프로필을 나타냅니다. "*4"는 4mm의 피치를 나타냅니다.이것은 리드 나사 4mm의 전진을 의미 모든 완전한 회전.
이 유형의 캡티브 리드 스크루를 가진 스테퍼 모터는 의료 장비, 예를 들어 의료 펌프, 정밀 위치 시스템,또는 제어된 선형 운동이 필요한 다른 응용 프로그램.
특징:
|
신부님
|
1.8° |
|
프레임 크기
|
35mm |
|
단계 수
|
2단계 |
|
가속 전류
|
0.4Amp |
|
유지 토크
|
200mN.m |
|
저항력
|
200오프 |
|
인덕턴스
|
20mH |
|
로터 이너티
|
14g-cm2 |
|
모터 무게
|
00.2kg |
|
납 나사
|
Tr8X8 |
|
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
저장 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B급 130°C
단열 저항: 500VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
| 모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
| 몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
