원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | 42SHD0003-200NKH |

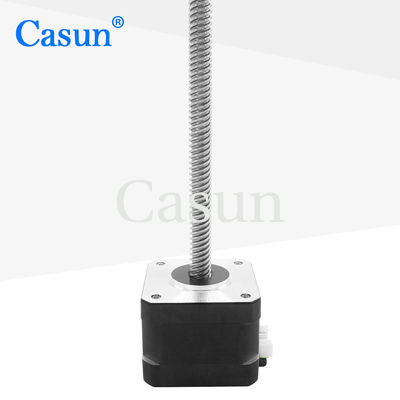

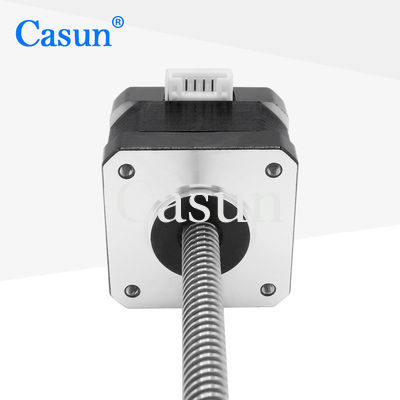

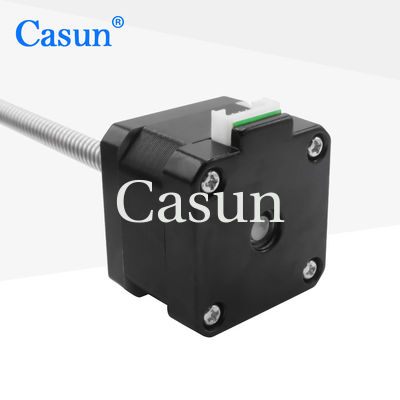

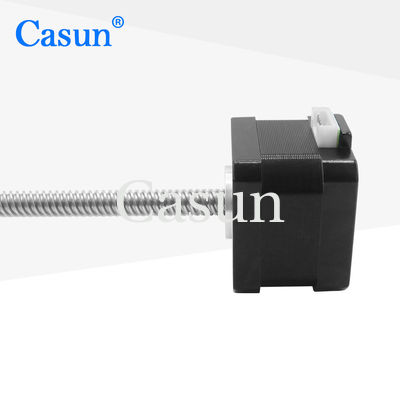

Nema 17 Tr8*8 200mm 납 나사 전기 선형 모터 액추에터 스레드 12V 28N.Cm
외부 나사 막대기 스테퍼 모터가 회전을 멈추면 안정적인 위치를 유지할 수 있으며 특정 자폐 성질을 나타냅니다.
정확한 제어, 높은 토크 출력, 자율 잠금 특성, 컴팩트 디자인, 낮은 소음.
특징:
신부님
|
1.8° |
프레임 크기
|
42mm |
단계 수
|
2단계 |
가속 전류
|
0.4Amp |
유지 토크
|
280mN.m |
저항력
|
30오름 |
인덕턴스
|
37mH |
로터 이너티
|
38g-cm2 |
모터 무게
|
00.2kg |
납 나사
|
Tr8X8 |
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
