| 브랜드 이름: | Casun |
| 모델 번호: | 28SHD4050-49GP |
| MOQ: | 1개 |
| 가격: | $8.98-$12.98 |
| 지불 조건: | d/a, t/t, l/c, d/p |
| 공급 능력: | 40000+PCS+Month |

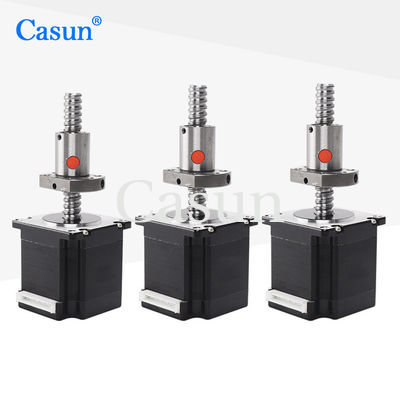

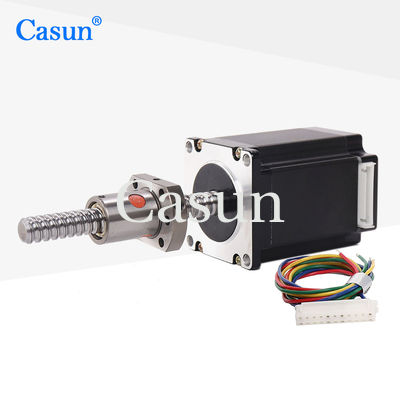

네마 11 볼 스크류 로드 스테퍼 모터 32mN.M 선형 스테퍼 모터
볼 스크류 스테퍼 모터는 선형 움직임을 위해 볼 스크류 메커니즘을 통합한 스테퍼 모터의 한 종류입니다. 스테퍼 모터의 회전 운동과 볼 스크류의 선형 운동 기능을 결합하여 정밀하고 제어된 선형 움직임을 달성합니다.
NEMA 11은 미국 전기 제조업체 협회(NEMA)에서 정의한 표준 모터 프레임 크기입니다. NEMA 11 표준은 모터의 물리적 치수와 장착 배열을 지정하여 다양한 제조업체 간의 호환성을 가능하게 합니다.
| 사양 | 값 |
|---|---|
| 스텝 각도 | 1.8° |
| 프레임 크기 | 28mm |
| 위상 수 | 2상 |
| 정격 전류 | 0.5A |
| 홀딩 토크 | 32mN.m |
| 저항 | 0옴 |
| 인덕턴스 | mH |
| 로터 관성 | g-cm² |
| 모터 무게 | 0.26kg |
| 리드 스크류 | 49mm |
| 연결 | 바이폴라 |
| 스텝 각도 | 1.8° |
| 최대 온도 | 최대 80°C |
| 주변 온도 | -20°C ~ 50°C |
| 보관 온도 | -20°C ~ 100°C |
| 습도 범위 | 85% 이하, 비응축성 |
| 마그네트 와이어 절연 | 클래스 B 130°C |
| 절연 저항 | 100M 옴 (500 VDC) |
| 내전압 | 500 VDC (1분) |
| 샤프트 레이디얼 런아웃 | 0.02 최대 (450g 하중) |
| 샤프트 액시얼 런아웃 | 0.08 최대 (450g 하중) |
| 최대 레이디얼 하중 | 28N (플랜지에서 20mm) |
| 최대 액시얼 하중 | 10N |
| 모델 | 홀딩 토크 | 스텝 각도 | 모터 길이 | 샤프트 유형 | 정격 전류 |
|---|---|---|---|---|---|
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트-20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트-20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트-20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
표준 모터가 요구 사항을 충족하지 못하는 경우, 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다.
맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.
아래 "견적 받기" 버튼을 클릭하여 요구 사항을 알려주십시오.
견적 받기
