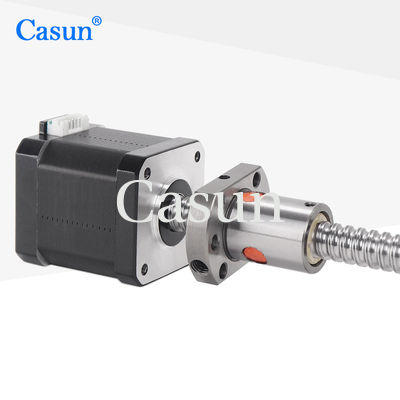

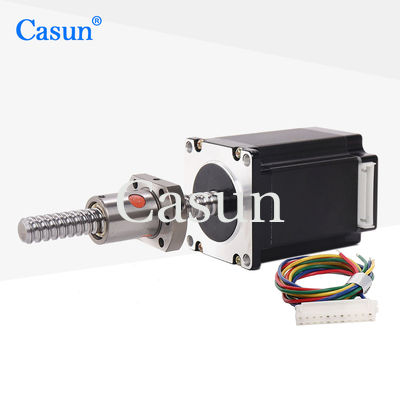

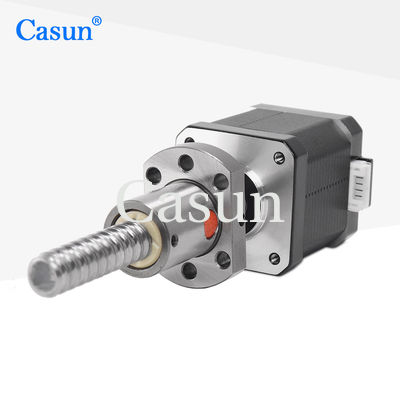

Nema11 공 나사 스텝 모터 nema11 320mN.m 공 나사 선형 스텝 모터 CNC
볼 스크루 스테퍼 모터는 다음과 같은 몇 가지 장점을 제공합니다.
높은 정확성: 공 나사 메커니즘은 반작용을 줄이고 정확한 위치화를 제공하여 정확한 움직임이 필요한 응용 프로그램에 적합합니다.
높은 효율성: 공 나사 설계는 마찰을 최소화하여 효율적인 전력 전송과 에너지 소비를 줄입니다.
콤팩트 크기: NEMA 11 모터는 작고 가벼우므로 제한된 공간의 애플리케이션에 이상적입니다.
비용 효율: 공 나사 스텝 모터는 성능과 비용 사이의 좋은 균형을 제공하여 다양한 응용 분야에 인기있는 선택이됩니다.
특징:
신부님
|
1.8° |
프레임 크기
|
28mm |
단계 수
|
2단계 |
가속 전류
|
1.7Amp |
유지 토크
|
120mN.m |
저항력
|
오 |
인덕턴스
|
mH |
로터 이너티
|
g-cm2 |
모터 무게
|
0.26kg |
납 나사
|
109mm |
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
