| 브랜드 이름: | Casun |
| 모델 번호: | B20SHD4059-C35L |
| MOQ: | 1대 pc |
| 가격: | $22.94 - 32.94 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| Supply Ability: | 40000+PCS+Month |

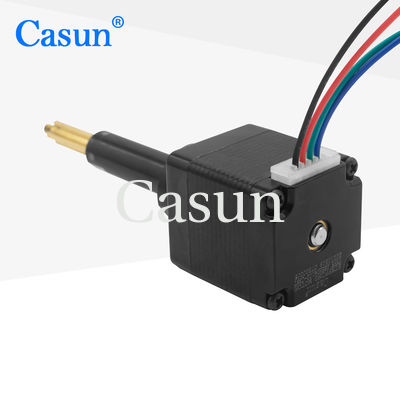

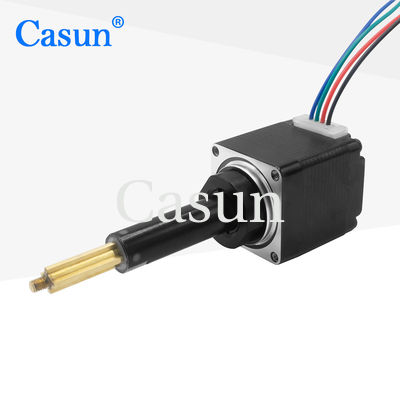

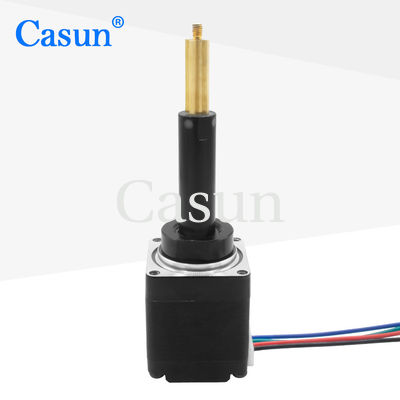

Nema 8 스테퍼 모터 선형 액추에터 6,24Vdc 0.4Amp 0.3kg 선형 스테퍼 모터
네마 8 (Nema 8) 는 국립 전기 제조업체 협회 (NEMA) 에 의해 정의 된 표준 단계 모터 크기입니다. 그것은 모터의 장착 크기 및 기타 기계적 특성을 지정합니다.
6~24 Vdc의 전압 범위는 모터가 이 전압 범위 내에서 작동할 수 있음을 시사합니다.당신이 선택한 특정 전압은 응용 프로그램과 모터를 제어하는 데 사용되는 드라이버에 따라 달라질 것입니다.
특징:
|
신부님
|
1.8° |
|
프레임 크기
|
20mm |
|
단계 수
|
2단계 |
|
가속 전류
|
0.4Amp |
|
유지 토크
|
-kg에서 -pps |
|
저항력
|
110.5 오하임 |
|
인덕턴스
|
3.50mH |
|
로터 이너티
|
6g-cm2 |
|
모터 무게
|
00.2kg |
|
납
|
35mm |
|
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
| 모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
| 몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
