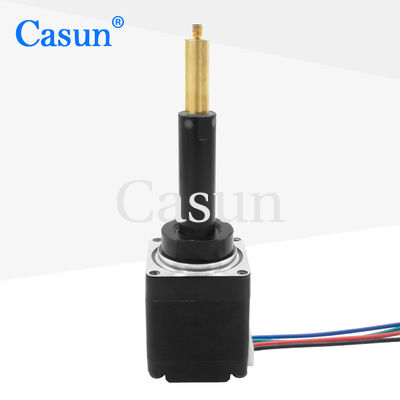

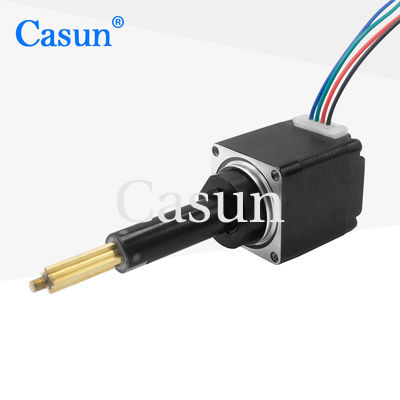

0.24Amp 마이크로 스테퍼 모터 리드 스크루 선형 액추에터 Tr3.5x4 미용 장비

미크로 스테퍼 모터 납 나사 선형 액추에이터 Tr3.5x4 미용 장비

선형 액추에이터를 만들기 위해 납 스퀴를 가진 마이크로 스테퍼 모터가 종종 사용됩니다.그것은 리드 나사 메커니즘을 통해 선형 운동으로 단계 모터의 회전 운동을 변환하여 정확하고 제어 선형 움직임을 제공합니다.

1부하 용량: 0.5kg 부하 용량은 선형 동작기가 효과적으로 움직일 수 있거나 유지할 수있는 최대 무게를 의미합니다.그것은 그 성능을 손상시키지 않고 작동 장치가 행사 할 수있는 최대 힘을 나타냅니다가동기가 처리 할 수 있는지 확인하기 위해 특정 응용 프로그램의 부하 요구 사항을 고려하십시오.


2속도 (600pps): 600pps의 속도는 스테퍼 모터가 회전 할 수있는 최대 펄스 속도를 나타냅니다. 각 펄스는 단계에 해당하며 속도는 초당 단계로 측정됩니다.액추에이터의 실제 선형 속도는 리드 스크루 피치와 시스템의 특정 구성에 달려 있습니다.


3.NEMA 8 스테퍼 모터: NEMA (국립 전기 제조업체 협회) 는 스테퍼 모터의 물리적 크기 및 장착 요구 사항을 정의하는 표준입니다.NEMA 8 명칭은 모터의 크기와 장착 크기를 지정합니다.. NEMA 8 모터는 컴팩트하며 일반적으로 더 큰 NEMA 크기와 비교하여 더 작은 프레임 크기와 낮은 토크를 가지고 있습니다.

특징:

• 양극성 또는 일극성 버전

• 하이브리드 스테퍼 구조

• 단일 또는 이중 샤프트 버전으로 제공됩니다.

• CE 및 RoHS 승인

• 요청에 따라 사용자 정의

모터 사양

운용 사양

발걸음 각도: 1.8°

최대 온도: 최대 80°C

주변 온도: -20°C ~ 50°C

보관 온도 -20 °C ~ 100 °C

습도 범위 (%): 85% 이하, 응축되지 않습니다.

마그네트 와이어 단열:B 클래스 130°C

단열 저항: 500 VDC에서 100M 오름

다이렉트릭 강도: 1분 동안 500VDC

셰프트 방사성 재생:0.02 최대 (450g 부하)

셰프트 축 재생:0.08 최대 (450g 부하)

최대 반사력: 28N (플랜지에서 20mm)

최대 축력: 10N

토크 곡선

하위 모델

다운로드

만약 우리의 표준 모터가 당신의 필요를 충족시킬 수 없다면

우리는 당신의 필요에 따라 모터를 사용자 정의 할 수 있습니다

맞춤형 콘텐츠에는 특별한 샤프트, 윙링 매개 변수, 설치 차원, 특수 요구 사항이있는 납 유선, 커넥터 등이 포함되지만 제한되지 않습니다.

옵션:
인코더, 브레이크, 기어박스, 샤프트

클릭하세요 "인용을 받으세요아래 버튼을 누르면 요구사항을 알려주세요.
