| 브랜드 이름: | Casun |
| 모델 번호: | B20SHD4381-C25L |
| MOQ: | 1PC |
| 가격: | $22.94 - 32.94 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| 공급 능력: | 40000+PCS+Month |

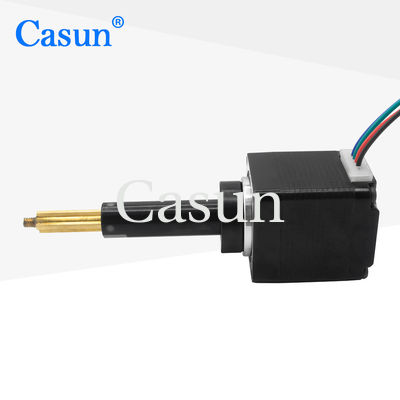

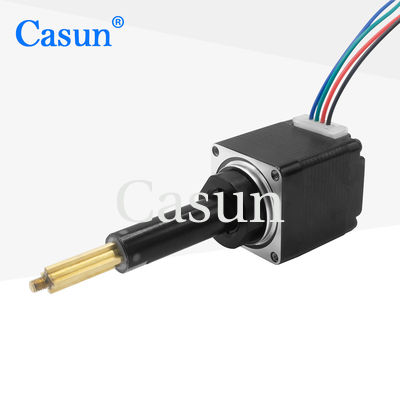

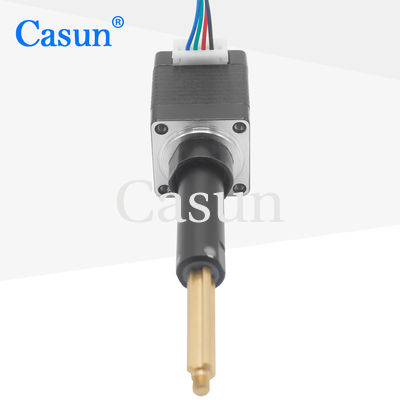

마이크로 선형 모터 Nema8 선형 액추에터 리드 스트록 27.05mm 단계 모터 뷰티 머신
선형 액추에이터를 만들기 위해 납 스퀴를 가진 마이크로 스테퍼 모터가 종종 사용됩니다.그것은 리드 나사 메커니즘을 통해 선형 운동으로 단계 모터의 회전 운동을 변환하여 정확하고 제어 선형 움직임을 제공합니다.
1부하 용량: 부하 용량은 25N이며, 이는 선형 동작기가 최대 25 뉴턴의 힘을 처리 할 수 있음을 의미합니다.이것은 가동기가 효율적으로 움직일 수 있는 무게 또는 힘의 양을 표시하거나 성능을 손상시키지 않고 유지이 액추에이터가 처리할 수 있는지 확인하기 위해 특정 애플리케이션의 부하 요구 사항을 고려하는 것이 중요합니다.
2속도 (200pps): 200pps의 속도는 스테퍼 모터가 회전할 수 있는 최대 펄스 속도를 나타냅니다. 각 펄스는 단계에 해당하며 속도는 초당 단계로 측정됩니다.액추에이터의 실제 선형 속도는 리드 스크루 피치와 시스템의 특정 구성에 달려 있습니다.
3.NEMA 8 스테퍼 모터: NEMA 8 지명은 스테퍼 모터의 크기와 장착 크기를 지정합니다.NEMA 8 모터는 컴팩트하고 일반적으로 더 큰 NEMA 크기와 비교하여 작은 프레임 크기와 낮은 토크를 가지고 있습니다.그들은 일반적으로 공간이 제한된 응용 프로그램에서 사용됩니다.
특징:
|
신부님
|
1.8° |
|
프레임 크기
|
20mm |
|
단계 수
|
2단계 |
|
가속 전류
|
0.6Amp |
|
유지 토크
|
0600pps에서 0.5kg |
|
저항력
|
110.5 오하임 |
|
인덕턴스
|
3.50mH |
|
로터 이너티
|
6g-cm2 |
|
모터 무게
|
00.2kg |
|
납
|
250.4mm |
|
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
셰프트 방사성 재생:0.02 최대 (450g 부하)
셰프트 축 재생:0.08 최대 (450g 부하)
최대 반사력: 28N (플랜지에서 20mm)
최대 축력: 10N
| 모델 | 유지 토크 | 발걸음 각도 | 모터 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
| 몸길이 | 나사 지름 | 피치 | 나사 길이 | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20~1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
