원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | 42SHD0217-24Q |

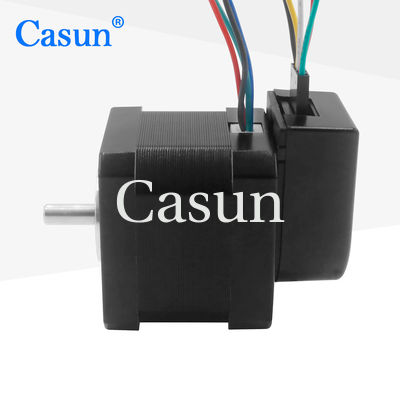

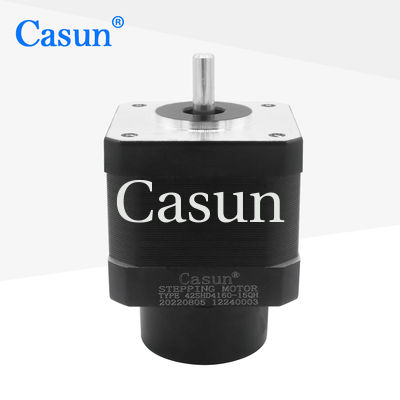

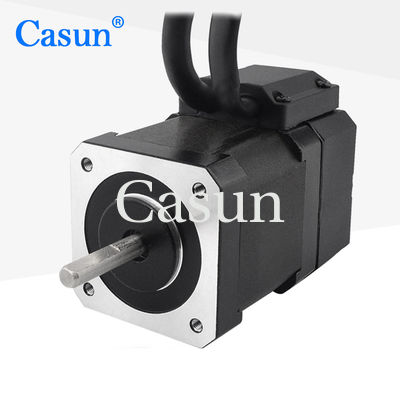

3D 프린터용 200ppr 단계 모터와 함께 인코더 단계 모터 nema 17 42x40mm 500mN.m
Nema17 클로즈드 루프 스테퍼 모터 500mN.m 1.5Amp 인코더
NEMA 17 42x40mm 스텝 모터 500mN.m 토크와 200ppr (회전 당 펄스) 는 로봇, 3D 프린터,CNC 기계자, 자율화 시스템을 설명해 보겠습니다.
NEMA 17: 이것은 National Electrical Manufacturers Association (NEMA) 에 의해 정의된 모터의 표준 크기 사양을 의미합니다.그것은 모터의 물리적 차원 및 장착 패턴을 나타냅니다.
42x40mm: 모터의 차원, 모터 바디의 지름 (42mm) 과 길이를 (40mm) 지정합니다.
500mN.m 토크: 토크는 모터의 회전 힘의 척도이다. 이 경우, 모터는 최대 500 킬리원톤 미터 (mN.m) 의 토크를 생성 할 수 있습니다.이 토크 등급은 로드를 운전하고 저항을 극복 하는 모터의 능력을 결정.
200ppr: PPR는 회전당 펄스를 의미합니다. 이 경우 모터가 한 회전을 완료하기 위해 받는 전기 펄스의 수를 나타냅니다.엔진은 360도 회전을 완료하기 위해 200개의 펄스를 필요로 합니다..
특징:
신부님
|
1.8° |
프레임 크기
|
42mm |
단계 수
|
2단계 |
가속 전류
|
1.5Amp |
유지 토크
|
500mN.m |
저항력
|
3.2 hm |
인덕턴스
|
2.7mH |
로터 이너티
|
12g-cm2 |
모터 무게
|
0.23kg |
인코더 펄스
|
200PPR |
연결
|
양극성 |
모터
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
인코더
전압: 5v
출력: A + A - B + B - Z + Z -
모델 | 유지 토크 | 발걸음 각도 | 길이 | 셰프트 유형 | 가속 전류 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
