| 브랜드 이름: | Casun |
| 모델 번호: | 42SHD0034-20Q |
| MOQ: | 1PC |
| 가격: | $16.54-$24.94 |
| 지불 조건: | 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건) |
| Supply Ability: | 40000+PCS+Month |

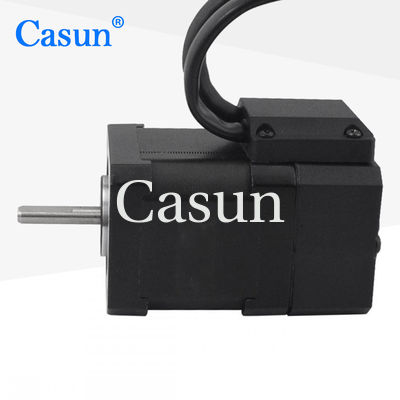

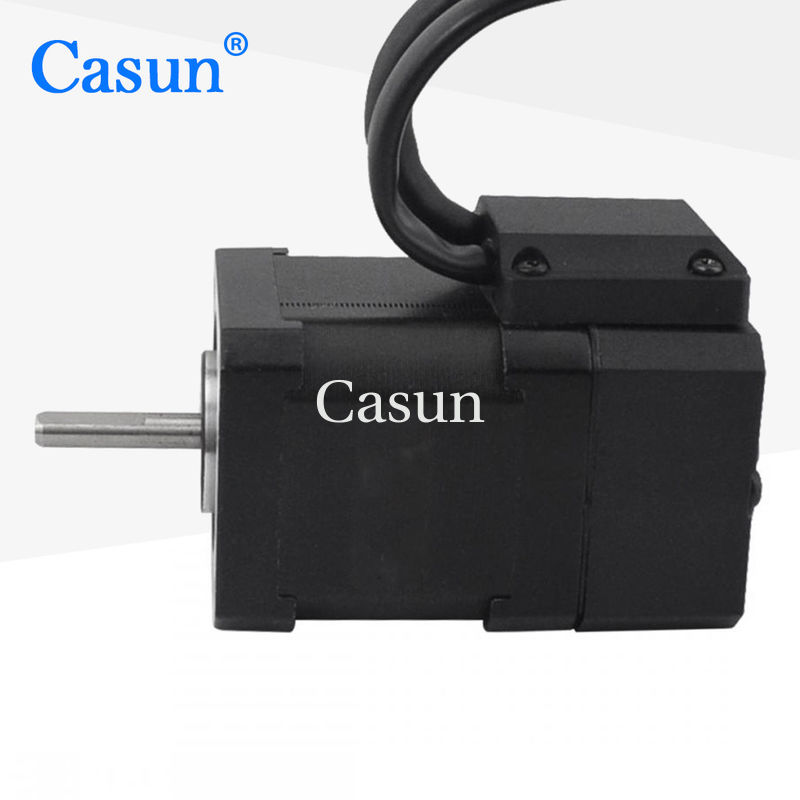

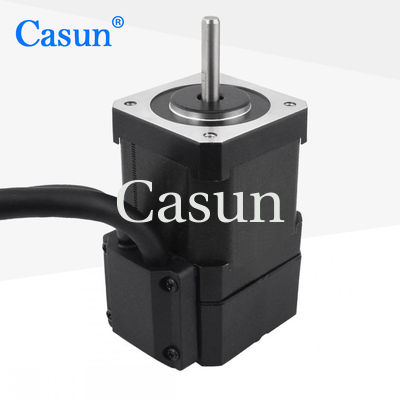

카산 클로즈 루프 스테퍼 모터 260mN.M 42x34mm 스테퍼 모터 Nema 17 스테퍼 모터 컨트롤러와 함께
Nema17 클로즈드 루프 스테퍼 모터 260mN.m 1.26Amp 인코더
NEMA 17 42x34mm 스텝 모터 500mN.m 토크와 1024ppr (회전 당 펄스) 는 로봇, 3D 프린터,CNC 기계자, 자율화 시스템을 설명해 보겠습니다.
NEMA 17: 이것은 National Electrical Manufacturers Association (NEMA) 에 의해 정의된 모터의 표준 크기 사양을 의미합니다.그것은 모터의 물리적 차원 및 장착 패턴을 나타냅니다.
42x34mm: 모터의 차원, 모터 바디의 지름 (42mm) 및 길이가 34mm를 지정합니다.
2600mN.m 토크: 토크는 모터의 회전 힘의 척도입니다. 이 경우 모터는 최대 260 킬로워트미터 (mN.m) 의 토크를 생성 할 수 있습니다.이 토크 등급은 로드를 운전하고 저항을 극복 하는 모터의 능력을 결정.
1024ppr: PPR는 회전당 펄스를 의미합니다. 이 경우, 엔진이 한 회전을 완료하기 위해 받는 전기 펄스의 수를 나타냅니다.모터는 360도 회전을 완료하기 위해 1024개의 펄스를 필요로 합니다..
특징:
|
신부님
|
1.8° |
|
프레임 크기
|
42mm |
|
단계 수
|
2단계 |
|
가속 전류
|
1.28Amp |
|
유지 토크
|
260mN.m |
|
저항력
|
3.2 hm |
|
인덕턴스
|
2.7mH |
|
로터 이너티
|
12g-cm2 |
|
모터 무게
|
0.23kg |
|
인코더 펄스
|
1024PPR |
|
연결
|
양극성 |
모터
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
인코더
전압: 5v
출력: A + A - B + B -
| 모델 | 유지 토크 | 발걸음 각도 | 길이 | 셰프트 유형 | 가속 전류 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
