원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | 60SHD4702-24QH |

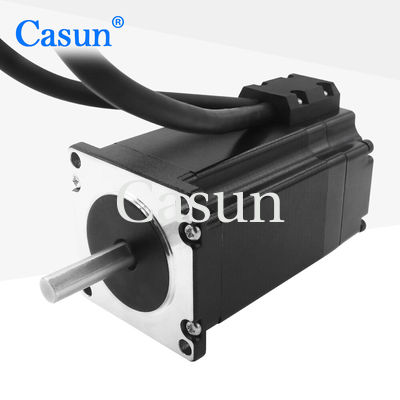

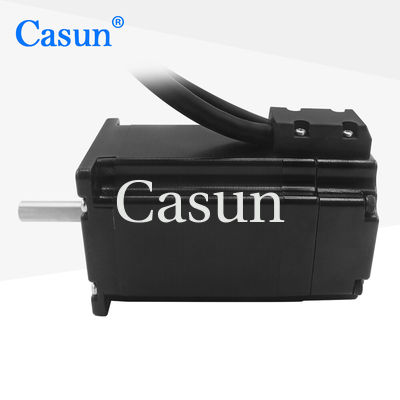

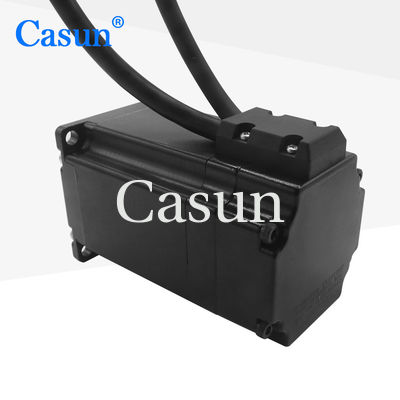

NEMA24 스테퍼 모터 4N.M 60x100mm 클로즈 루프 스테퍼 모터 1000ppr 스테퍼 모터 4 와이어
카스운 클로즈 루프 스테퍼 모터 nema17 4N.M 60x100mm 스테퍼 모터 Nema24 스테퍼 모터 컨트롤러와 함께
당신이 언급한 클로즈 루프 스테퍼 모터는 성능과 정확성을 높이기 위해 폐쇄 루프 제어 시스템을 통합한 특정 유형의 스테퍼 모터입니다.여기 당신이 제공한 사양이 있습니다.:
4N.m 토크: 모터는 최대 4 뉴턴 미터 (N.m) 의 토크를 공급 할 수 있습니다. 토크는 모터의 회전 힘을 나타냅니다.그리고 더 높은 토크 등급은 더 많은 부하를 운전하고 저항을 극복 할 수있는 능력을 나타냅니다..
60x100mm: 이 크기는 모터의 물리적 크기를 의미합니다. 모터는 지름 60mm와 길이가 100mm입니다.
이 스테퍼 모터에 폐쇄 루프 제어 시스템을 포함하면 모터의 실제 위치를 모니터링하기 위해 피드백 센서를 사용합니다.이 센서는 모터의 실시간 위치에 대한 정보를 제공합니다, 이 데이터는 제어 시스템에 전달됩니다. 제어 시스템은 원하는 위치를 실제 위치와 비교하고 정확한 위치 확보를 위해 모터의 동작을 조정합니다.
닫힌 루프 컨트롤을 통합함으로써 이 스테퍼 모터는 오픈 루프 스테퍼 모터에서 발생할 수 있는 놓친 단계 또는 위치 오류를 보상할 수 있습니다.이 닫힌 루프 피드백 메커니즘 은 정밀 한 위치 를 유지 하는 데 도움 이 된다, 심지어 외부 장애 또는 부하의 변동의 존재에도.
클로즈 루프 스테퍼 모터는 일반적으로 CNC 기계, 로봇 및 자동화 시스템과 같은 높은 위치 정확도를 요구하는 응용 프로그램에서 사용됩니다.그들은 실시간 피드백을 제공하여 위치 오류를 수정함으로써 오픈 루프 스테퍼 모터에 비해 향상된 성능과 신뢰성을 제공합니다..
특징:
신부님
|
1.8° |
프레임 크기
|
60mm |
단계 수
|
2단계 |
가속 전류
|
3Amp |
유지 토크
|
4mN.m |
저항력
|
2.3hm |
인덕턴스
|
7mH |
로터 이너티
|
1400g-cm2 |
모터 무게
|
0.23kg |
인코더 펄스
|
1000PPR |
연결
|
양극성 |
모터
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
인코더
전압: 5v
출력: A + A - B + B -
모델 | 유지 토크 | 발걸음 각도 | 길이 | 셰프트 유형 | 가속 전류 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D 샤프트 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D 샤프트 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D 샤프트 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 샤프트-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 샤프트-24mm | 2.1A |
