GUANGZHOU FUDE ELECTRONIC TECHNOLOGY CO.,LTD casun4@casun.mobi 86--13539447986
제품 상세정보
원래 장소: 중국
브랜드 이름: Casun
인증: CE,ROHS,ISO
모델 번호: 86SHD4402-30QH
지불과 운송 용어
최소 주문 수량: 1PC
가격: $99.9-$199.99
포장 세부 사항: 통 :36x29x14cm
배달 시간: 7-15 일
지불 조건: 인수 인도, 전신환, L/C (신용장), D/P (지급도 조건)
공급 능력: 40000+PCS+Month
단계 수호신: |
1.8' |
홀딩 토크: |
8.3N.m |
전류: |
10A |
모터 길이: |
127 밀리미터 |
샤프트: |
30mm 길이 |
맞춤형: |
모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다. |
단계 수호신: |
1.8' |
홀딩 토크: |
8.3N.m |
전류: |
10A |
모터 길이: |
127 밀리미터 |
샤프트: |
30mm 길이 |
맞춤형: |
모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다. |

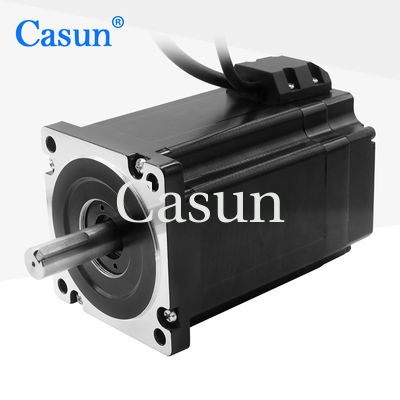

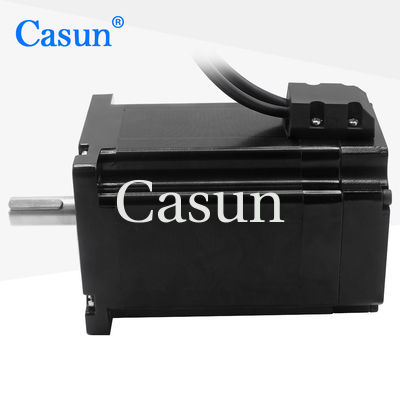

NEMA 34 8.3N.m CNC 기계용 자기 인코더와 함께 4축 폐쇄 루프 스테퍼 모터 키트
NEMA 34는 3. 4 인치 (86 mm) 의 장착 플랜지 크기의 단계 모터에 대한 표준 크기를 의미합니다. "8.3N.m" 사양은 모터의 유지 토크를 나타냅니다.외부 힘에 노출될 때 위치를 유지하는 능력의 척도입니다.이 경우, 모터는 8.3 뉴턴 미터의 유지 토크를 가지고 있습니다.

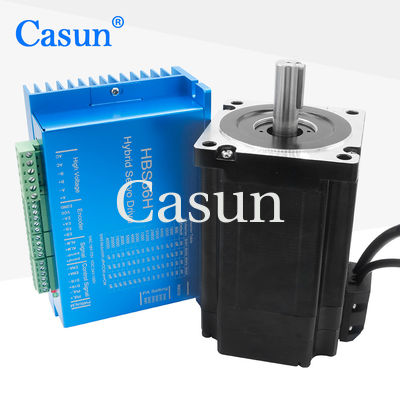

자기 인코더를 갖춘 4 축 폐쇄 루프 스테퍼 모터 키트는 CNC (컴퓨터 수치 제어) 기계에서 사용하도록 설계되었습니다. 폐쇄 루프 스테퍼 시스템은 피드백 메커니즘을 통합합니다.예를 들어 인코더, 모터 샤프트의 위치를 모니터링하고 제어 시스템에 피드백을 제공합니다. 이것은 더 정확한 위치와 더 많은 저항을 허용합니다.오픈 루프 스테퍼 시스템과 비교하면.
자기 인코더는 자기와 홀 효과 센서를 사용하여 모터 샤프트의 위치를 감지하는 위치 센서입니다. 모터의 위치에 대한 정확한 피드백을 제공합니다.제어 시스템이 실시간으로 조정하고 정확한 움직임을 보장 할 수 있도록.
전체적으로, NEMA 34 8.3N.m 4축 폐쇄 루프 스테퍼 모터 키트와 자기 인코더는 높은 토크와 정확한 위치 기능이 필요한 CNC 기계에 적합합니다.그것은 오픈 루프 단계 시스템과 비교하여 향상된 성능과 신뢰성을 제공합니다, 정확성이 중요한 CNC 프레싱, 라우팅 또는 3D 프린팅과 같은 응용 프로그램에 이상적입니다.
특징:
신부님 |
1.8° |
프레임 크기 |
86mm |
단계 수 |
2단계 |
가속 전류 |
10A |
유지 토크 |
8.3N.m |
저항력 |
00.2 오름 |
인덕턴스 |
7.5mH |
로터 이너티 |
4500g-cm2 |
모터 무게 |
10.6kg |
유도자 수 |
4 |
연결 |
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
| 모델 | 농장 토크 |
등급 전류 |
저항력 단계별로 |
인덕턴스 단계별로 |
억제 토크 |
로터 관성 |
납 유선 |
모터 길이가 |
| mN.m | A | 오 | mH | mN.m | g.cm2 | - 아니 | mm | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
