| 브랜드 이름: | Casun |
| 모델 번호: | 57SHD0410-21Q |
| MOQ: | 1개 |
| 가격: | $19.9-$39.99 |
| 지불 조건: | d/a, t/t, l/c, d/p |
| 공급 능력: | 40000+PCS+Month |

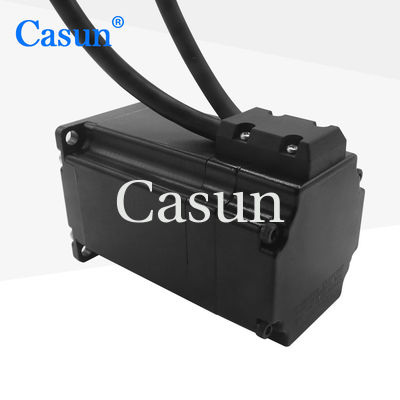

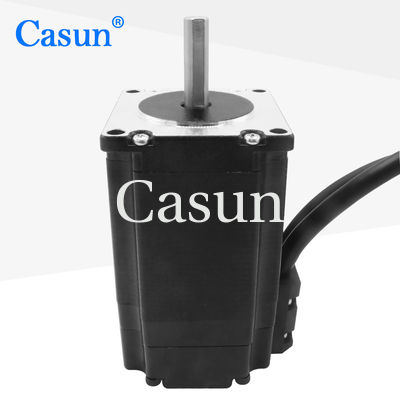

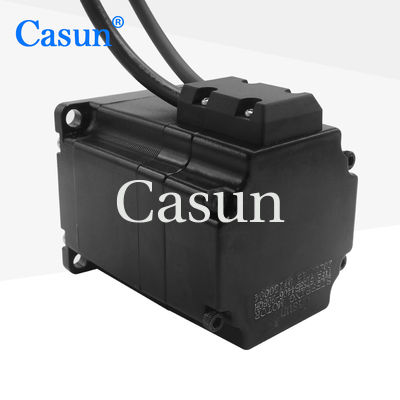

레이저 기계용 NEMA 24 4N.m 폐쇄 루프 1000PPR 스텝 모터 키트 (마그네틱 엔코더 포함). 폐쇄 루프 스텝 모터 시스템은 피드백을 사용하여 정확한 위치를 보장합니다. 이 시스템에는 모터 컨트롤러에 위치 피드백을 제공하는 마그네틱 엔코더가 포함되어 있어 모터 위치를 실시간으로 모니터링하고 조정하여 오류를 최소화하고 전반적인 정확도를 향상시킵니다.
1000PPR (회전당 펄스 수) 사양은 마그네틱 엔코더의 해상도를 나타내며, 모터 샤프트의 완전한 회전마다 1000개의 펄스를 생성합니다. 이 높은 해상도는 레이저 기계 및 정확한 움직임이 필요한 기타 응용 분야에서 정밀한 제어 및 위치 지정을 가능하게 합니다.
| 스텝 각도 | 1.8° |
| 프레임 크기 | 60mm |
| 위상 수 | 2상 |
| 정격 전류 | 3A |
| 홀딩 토크 | 4N.m |
| 저항 | 1.5옴 |
| 인덕턴스 | 15 mH |
| 로터 관성 | 260 g-cm² |
| 모터 무게 | 1.4 kg |
| 리드 수 | 4 |
| 연결 | 바이폴라 |
| 최대 온도 | 최대 80°C |
| 주변 온도 | -20°C ~ 50°C |
| 보관 온도 | -20°C ~ 100°C |
| 습도 범위 | 85% 이하, 비응축성 |
| 권선 절연 | B급 130°C |
| 절연 저항 | 500 VDC에서 100M 옴 |
| 내전압 | 500 VDC, 1분 |
| 모델 | 홀딩 토크 | 정격 전류 | 위상당 저항 | 위상당 인덕턴스 | 디텐트 토크 | 로터 관성 | 리드선 | 모터 길이 |
|---|---|---|---|---|---|---|---|---|
| 60SHD4201 | 650 mN.m | 0.6 A | 15 Ω | 20 mH | 50 mN.m | 280 g.cm² | 4개 | 45 mm |
| 60SHD4401 | 1500 mN.m | 2.8 A | 1 Ω | 3.3 mH | 70 mN.m | 450 g.cm² | 4개 | 56 mm |
| 60SHD4601 | 3200 mN.m | 4.2 A | 0.75 Ω | 3.7 mH | 120 mN.m | 580 g.cm² | 4개 | 86 mm |
| 60SHD6602 | 2500 mN.m | 3 A | 1.55 Ω | 3.7 mH | 120 mN.m | 580 g.cm² | 4개 | - |
표준 모터가 요구 사항을 충족하지 못하는 경우, 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.
아래 "견적 받기" 버튼을 클릭하여 요구 사항을 알려주십시오.
견적 받기
