원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROHS,ISO |
모델 번호 | 86SHD4201-37B |

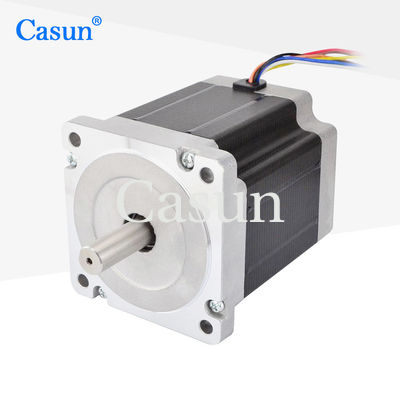

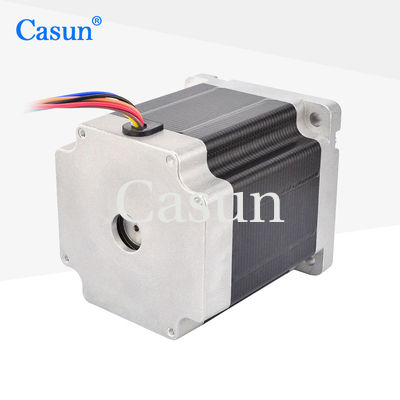

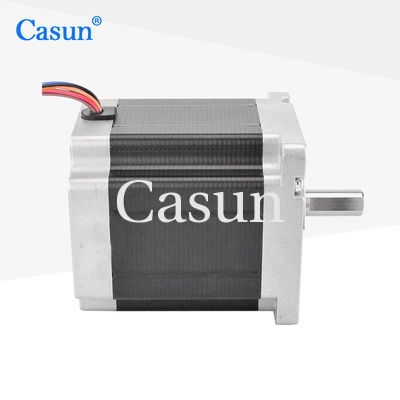

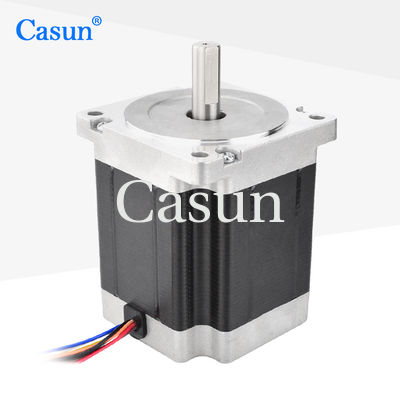

NEMA 34 하이브리드 스텝 모터 7N.M 98mm 몸 1.8도 기계 도구
NEMA 34 스테퍼 모터는 일반적으로 높은 토크 출력을 가지고 있으며 무거운 부하를 구동하기에 충분한 전력을 제공할 수 있습니다.
움직임은 정확한 각도 조절을 통해 이루어지고, 움직임의 각 단계는 정확하게 정의됩니다.
특징:
신부님
|
1.8° |
프레임 크기
|
86mm |
단계 수
|
2단계 |
가속 전류
|
3.0A |
유지 토크
|
7N.m |
저항력
|
10.5 오하임 |
인덕턴스
|
15mH |
로터 이너티
|
1700g-cm2 |
모터 무게
|
20.9kg |
유도자 수
|
4 |
연결
|
양극성 |
발걸음 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도 -20 °C ~ 100 °C
습도 범위 (%): 85% 이하, 응축되지 않습니다.
마그네트 와이어 단열:B 클래스 130°C
단열 저항: 500 VDC에서 100M 오름
다이렉트릭 강도: 1분 동안 500VDC
모델 | 유지 토크 | 발걸음 각도 | 길이 | T셰프트의 ype | 가속 전류 |
86SHD4003-32 | 4.0N.m | 1.8° | 69mm | 키 샤프트-32mm | 4.0A |
86SHD4101-32 | 4.5N.m | 1.8° | 76mm | 키 샤프트-32mm | 4.0A |
86SHD4201-37 | 5.6N.m | 1.8° | 98mm | 키 샤프트 37mm | 4.0A |
86SHD4314-37 | 6.8N.m | 1.8° | 112mm | 키 샤프트 37mm | 5.0A |
86SHD4404-37 | 8.0N.m | 1.8° | 127mm | 키 샤프트 37mm | 5.0A |
86SHD4505-37 | 12.0N.m | 1.8° | 150mm | 키 샤프트 37mm | 5.5A |
