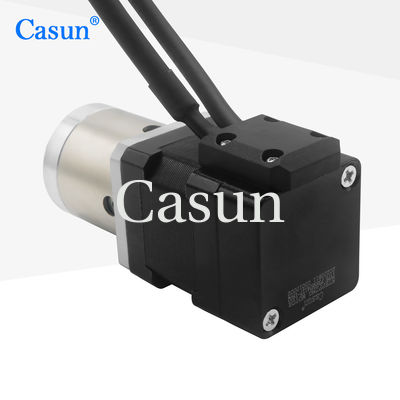

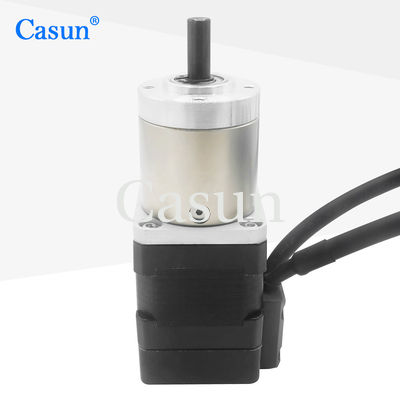

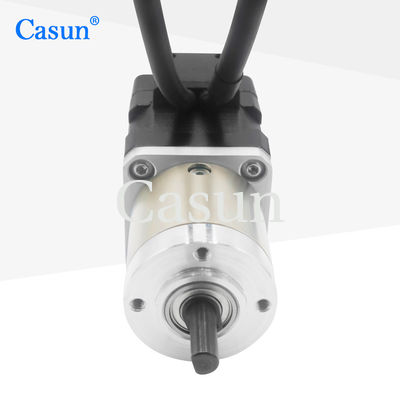

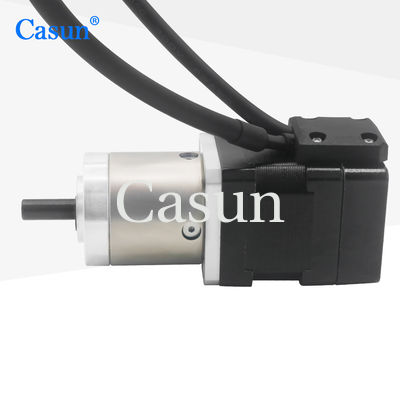

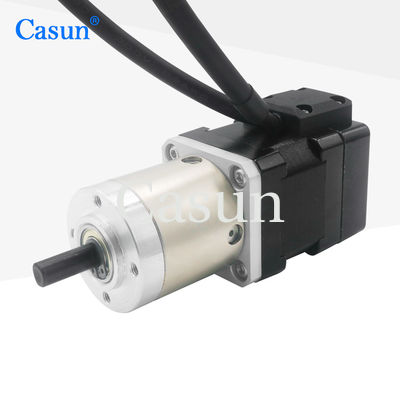

NEMA 14 기어 박스 스텝 모터와 인코더 0.18N.M 1.0A

브랜드 이름:	Casun
모델 번호:	P35SHD4127-19GQ
MOQ:	1개
가격:	$18.9-$24
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

기어비:

1:19.2

유지 토크:

180mN.m

리드선:

4선

정격전류:

1.0A

스텝 각도:

1.8°

기구 효율성:

80%

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

상자 : 38x29x18cm

공급 능력:

40000+PCS+Month

강조하다:

NEMA 14 기어박스 스텝 모터

1.0A 기어박스 스텝 모터

PLC용 기어 스테퍼 모터

제품 설명

NEMA 14 기어박스 스테핑 모터 (엔코더 포함) 0.18N.M 1.0A (PLC용)

NEMA 14 기어박스 스테핑 모터 (엔코더 포함) 0.18N.M 1.0A (PLC용). PLC 및 모션 컨트롤러와 같은 기존 제어 시스템과 호환되어 통합이 간편합니다. 소형 자동화 시스템, 워터 펌프, 전기 도어 잠금 장치, 이미지 스캐너 및 정밀 위치 지정 도구에 이상적입니다.

특징

바이폴라 또는 유니폴라 버전 사용 가능
전기 및 첨단 기술 장치에 대한 다수의 국제 인증
계약 기반 제조 서비스 제공
48시간 이내 엔지니어링 상담
다양한 응용 분야에 적용 가능

치수

모터 사양

스텝 각도	1.8°
프레임 크기	35 mm
위상 수	2상
정격 전류	1.0 A
홀딩 토크	180 mN.m
저항	3.2 ohm
인덕턴스	4.5 mH
로터 관성	18 g-cm²
모터 무게	0.36 kg
기어 감속비	19.2:1
연결	바이폴라

작동 사양

모터

스텝 각도	1.8°
최대 온도	80°C 최대
주변 온도	-20°C ~ 50°C
보관 온도	-20°C ~ 100°C
습도 범위	85% 이하, 비응축성
마그넷 와이어 절연	Class B 130°C
절연 저항	100M Ohm (500 VDC)
내전압	500 VDC (1분)

기어박스

하우징 재질	금속
출력부 베어링	볼 베어링
최대 레이디얼 하중 (플랜지에서 12mm)	≤80N
최대 축 방향 하중	≤30N
축의 레이디얼 흔들림 (플랜지 근처)	≤0.06m
축의 축 방향 흔들림	≤0.3mm
무부하 백래시	≤1.5°

하위 모델

모터 길이	기어박스 길이	비율	효율
26 mm
34 mm
40 mm	29.1 mm	3.71	90%
	36.8 mm	13.76	80%
	44.6 mm	51	70%

맞춤 제작 옵션

표준 모터가 귀하의 요구 사항을 충족하지 못하는 경우, 귀하의 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

사용 가능한 옵션

엔코더

브레이크

기어박스

샤프트

아래 "견적 받기" 버튼을 클릭하여 귀하의 요구 사항을 알려주십시오.
