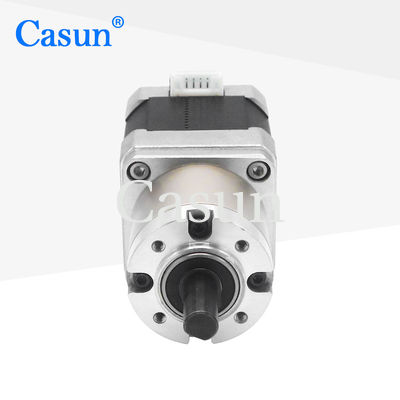

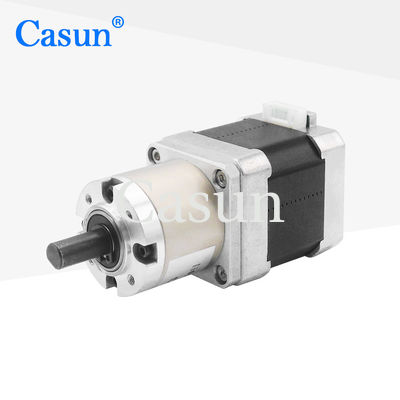

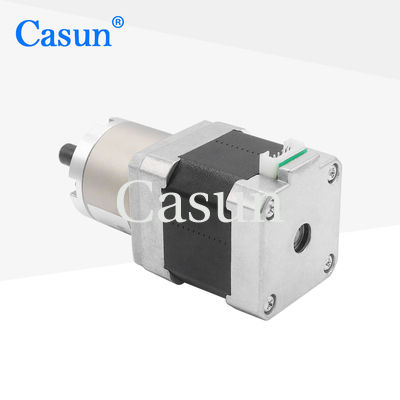

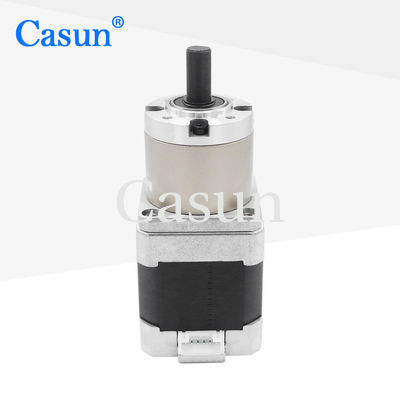

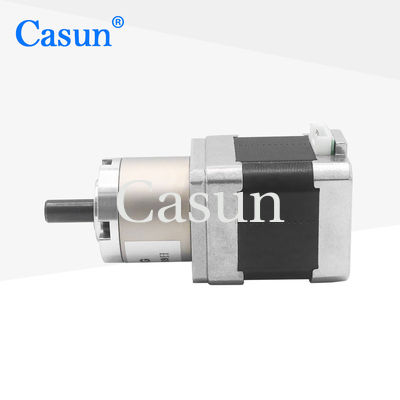

높은 토크 NEMA 17 경제 행성 42 * 42 * 48mm 스텝 모터 기어 비율 1:13

브랜드 이름:	Casun
모델 번호:	42SHD0404-13G
MOQ:	1개
가격:	$16.49-$24.14
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

출동 토크:

3.2n.m

길이:

48mm

정격전류:

1.5A

정격전압:

12V

기어 감속비:

1:13

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

통 :36x29x14cm

공급 능력:

40000+PCS+Month

강조하다:

행성 스텝 모터

424248mm 행성 스텝 모터

고토크 행성 스텝 모터

제품 설명

고토크 NEMA 17 경제형 유성 기어 42x42x48mm 스테퍼 모터 기어비 1:13

감속기는 모터의 스텝 수를 줄여 각 스텝의 각 변위를 줄이고 위치 결정 정확도를 향상시킬 수 있습니다. 의료 장비에서의 응용에는 정밀 수술 도구의 위치 결정 및 환자 지지대 플랫폼의 조정이 포함됩니다.

주요 특징

양극 또는 단극 버전 사용 가능
맞춤형 서비스 및 계약 제조
중국에서 12년간 운영, 800개 이상의 고객 서비스
전문 구동 솔루션 전문가
요청 시 맞춤 설정

치수

모터 사양

스텝 각도	1.8°
프레임 크기	42mm
위상 수	2상
정격 전류	1.5A
출력 토크 (참고)	3.2 N.m (10 RPM 기준)
저항	1.65 Ω
인덕턴스	2.8 mH
로터 관성	38 g·cm²
모터 무게	0.56 kg
기어 감속비	1:13
연결	양극

작동 사양

모터

스텝 각도	1.8°
최대 온도	최대 80°C
주변 온도	-20°C ~ 50°C
보관 온도	-20°C ~ 100°C
습도 범위	85% 이하, 비응축
권선 절연	B급 130°C
절연 저항	500 VDC에서 100M Ω
내전압	500 VDC, 1분간

기어 박스

하우징 재질	금속
출력 베어링	볼 베어링
최대 방사형 하중 (플랜지에서 12mm)	≤80N
최대 축 방향 하중	≤30N
축의 방사형 유격 (플랜지 근처)	≤0.06mm
축의 축 방향 유격	≤0.3mm
무부하 시 백래시	1.5°

하위 모델

모터 길이	기어 박스 길이	비율	효율
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
	26.8	42.7 mm	51
			71
			99.5
			139

맞춤 설정 옵션

당사의 표준 모터가 귀하의 요구 사항을 충족하지 못하는 경우, 귀하의 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

엔코더

브레이크

기어 박스

샤프트

아래 "견적 받기" 버튼을 클릭하여 요구 사항을 알려주십시오.
