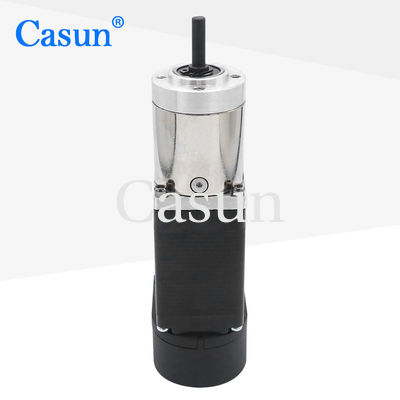

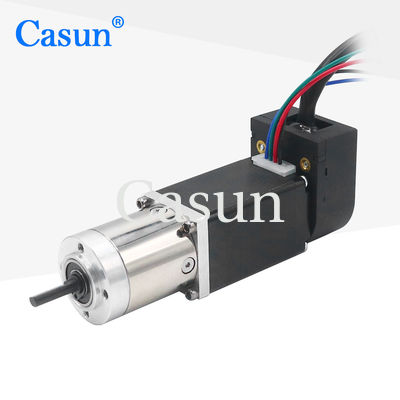

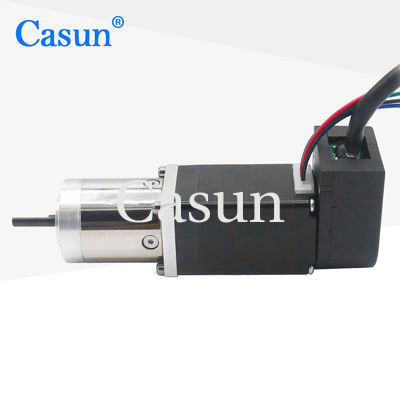

높은 토크 NEMA 11 스테퍼 모터 28 * 28 * 45mm 0.67A 인코더 10 1 감소 비율

브랜드 이름:	Casun
모델 번호:	28SHD4401-19GQ
MOQ:	1개
가격:	$27.23-$30.23
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

핵심 단어:

기어드 스테퍼 모터

전압:

4.56V DC

단차(도):

1.8도

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

기어비:

19:1

유지 토크:

95mN.m

포장 세부 사항:

통 :36x29x14cm

공급 능력:

40000+PCS+Month

강조하다:

높은 토크 NEMA 11 스테퍼 모터

282845mm NEMA 11 스테퍼 모터

제품 설명

고토크 NEMA 11 스테퍼 모터 28x28x45mm 0.67A 엔코더 10:1 감속비 포함

스테퍼 모터의 정밀한 제어와 엔코더의 피드백 기능을 결합하고 감속기를 통해 토크를 증가시킵니다. 엔코더는 실시간 위치 피드백을 제공하여 모터의 위치 결정 정확도를 더욱 향상시킬 수 있습니다.

특징

바이폴라 또는 유니폴라 버전 사용 가능
하이브리드 스테퍼 구조
단일 또는 이중 샤프트 버전으로 제공
모든 스테퍼 모터 모델은 다양한 응용 분야에 적용 가능
대리점 모집 중!

치수

모터 사양

매개변수	값
스텝 각도	1.8°
프레임 크기	28mm
위상 수	2상
정격 전류	0.67A
홀딩 토크	95mN.m
저항	6.8옴
인덕턴스	4.9mH
로터 관성	9g-cm²
모터 무게	0.16kg
기어 감속비	19.2:1
연결	바이폴라

작동 사양

모터

스텝 각도: 1.8°
최대 온도: 최대 80°C
주변 온도: -20°C ~ 50°C
보관 온도: -20°C ~ 100°C
습도 범위: 85% 이하, 비응축성
권선 절연: Class B 130°C
절연 저항: 500 VDC에서 100M 옴
내전압: 1분 동안 500 VDC

기어 박스

하우징 재질: 금속
출력 베어링: 볼 베어링
최대 방사형 하중 (플랜지에서 12mm): ≤80N
최대 샤프트 축 하중: ≤30N
샤프트 방사형 유격 (플랜지 근처): ≤0.06mm
샤프트 축 유격: ≤0.3mm
무부하 시 백래시: 1.5°

하위 모델

모터 길이	기어박스 길이	비율	효율
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
26.8 mm	42.7 mm	51	70%
42.7 mm	42.7 mm	71	70%
42.7 mm	42.7 mm	99.5	70%
42.7 mm	42.7 mm	139	70%

맞춤 설정 옵션

당사의 표준 모터가 귀하의 요구 사항을 충족하지 못하는 경우, 귀하의 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

엔코더

브레이크

기어박스

샤프트
