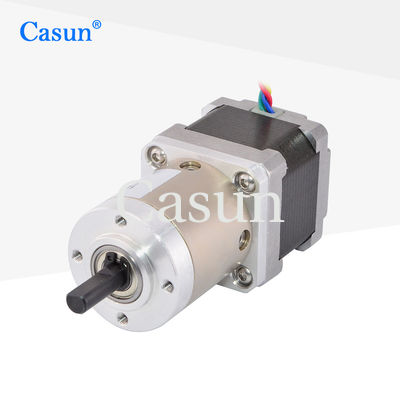

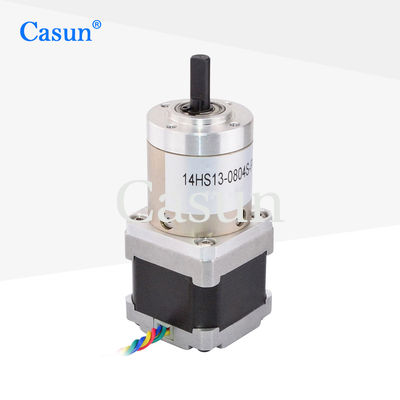

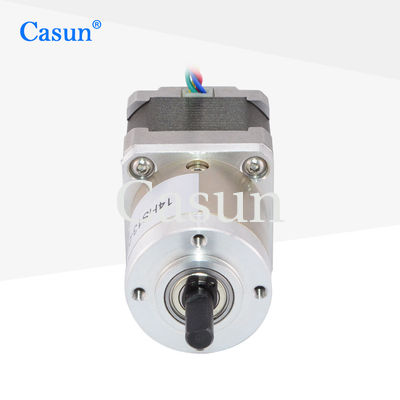

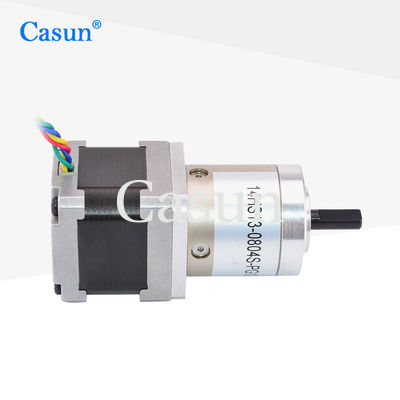

NEMA 14 듀플 샤프트 스테퍼 모터 기어박스 19/1 353528mm

브랜드 이름:	Casun
모델 번호:	14HS13-0804S-PG19
MOQ:	1개
가격:	$18.9-$24
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

기어비:

1:19.2

유지 토크:

180mN.m

리드선:

4선

정격전류:

1.0A

스텝 각도:

1.8°

무게:

0.36kg

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

상자 : 38x29x18cm

공급 능력:

40000+PCS+Month

강조하다:

이중 셰프트 NEMA 14 스테퍼 모터

커스터마이징 가능한 NEMA 14 스테퍼 모터

1.0A NEMA 14 스텝 모터

제품 설명

NEMA 14 기어박스 포함 듀얼 샤프트 스테퍼 모터 19/1 35x35x28mm

감속 스테퍼 모터는 고정된 스텝 각도로 움직여 정밀한 위치 제어를 달성할 수 있습니다. 감속 스테퍼 모터는 시동 및 정지 시 부드러운 가속 및 감속 특성을 제공하여 순간적인 충격력을 피하고 기계 구조 및 부하를 보호할 수 있습니다.

주요 특징

바이폴라 또는 유니폴라 버전 사용 가능
위탁 생산 가능
싱글 또는 듀얼 샤프트 버전으로 제공
48시간 이내에 엔지니어 중 한 명이 최적의 옵션으로 연락드립니다.
중국 내 800개 이상의 고객에게 12년간 서비스 제공

치수

모터 사양

스텝 각도	1.8°
프레임 크기	35mm
위상 수	2상
정격 전류	1.0A
홀딩 토크	180mN.m
저항	6.8Ω
인덕턴스	10mH
로터 관성	180g·cm²
모터 무게	0.4kg
기어 감속비	19.2:1
연결	바이폴라

작동 사양

모터

스텝 각도	1.8°
최대 온도	최대 80°C
주변 온도	-20°C ~ 50°C
보관 온도	-20°C ~ 100°C
습도 범위	85% 이하, 비응축성
마그네트 와이어 절연	B급 130°C
절연 저항	500VDC에서 100MΩ
내전압	500VDC, 1분간

기어박스

하우징 재질	금속
출력부 베어링	볼 베어링
최대 방사형 하중 (플랜지에서 12mm)	≤80N
최대 샤프트 축 하중	≤30N
샤프트 방사형 유격 (플랜지 근처)	≤0.06mm
샤프트 축 유격	≤0.3mm
무부하 백래시	≤1.5°

하위 모델

모터 길이	기어박스 길이	비율	효율
26mm
34mm
40mm	29.1mm	3.71	90%
	36.8mm	13.76	80%
	44.6mm	51	70%

맞춤 설정 옵션

표준 모터가 요구 사항을 충족하지 못하는 경우, 고객님의 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

엔코더

브레이크

기어박스

샤프트

견적 받기

위의 "견적 받기" 버튼을 클릭하여 요구 사항을 알려주십시오.
