원래 장소 | 중국 |
브랜드 이름 | Casun |
인증 | CE,ROSH,ISO |
모델 번호 | 57SHD4425-46G |

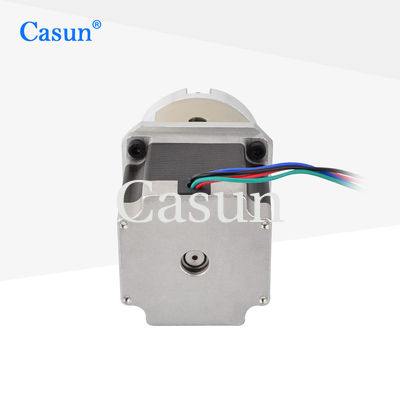

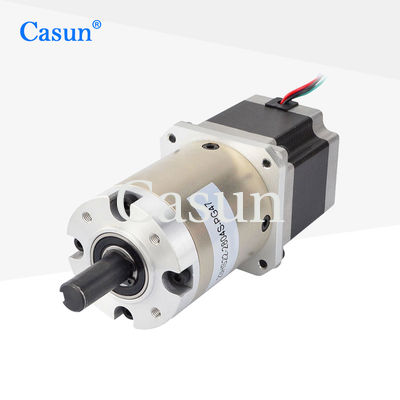

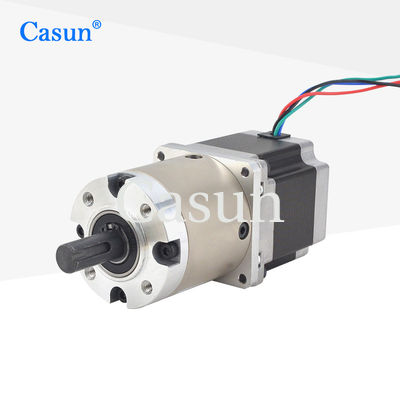

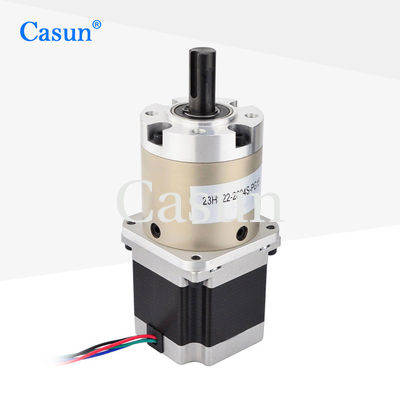

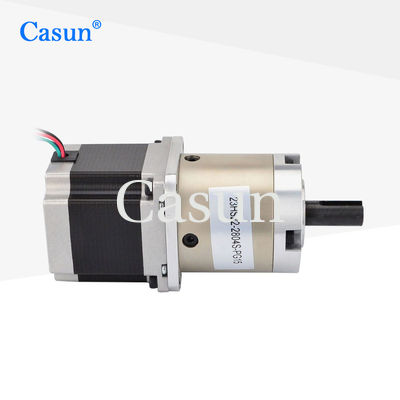

NEMA 23 감소 모터는 감소 메카니즘을 통하여 고속을 감소시키고, 토크를 증가시키며, 그것이 저속도에 더 큰 토크를 출력할 수 있고, 고토크가 요구되는 상황에 적합합니다.
넓게 기계 공구 장비, 자동화 생산 라인, 3D 프린터, 등과 같은 분야에 사용했습니다.
특징 :
단계 엔젤
|
1.8 ' 1.8 ' |
프람 사이즈
|
57 밀리미터 |
단계의 수
|
2개 단계 |
정격 전류
|
2.8 A |
홀딩 토크
|
1250mN.m |
저항
|
0.9 음 |
인덕턴스
|
2.5 mH |
회전자 관성
|
260 g-cm2 |
자동차 중량
|
1.1 킬로그램 |
기어 감속비
|
46.66:1 |
연결
|
양극성 |
모터
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
기어 박스
하우징 소재 :금속
출력에 지탱하는 것 :볼 베어링
Max.Radial 로드 (플랜지로부터의 12mm) :≤250N
Max.Shaft 축상의 부하 :≤100N
(가까이 플랜지에) 샤프트의 레이디얼 플레이 :≤0.08m
샤프트의 축방향 재생 :≤0.4mm
무부하에 있는 반발 :≤2.5'
자동차 길이 | 기어박스의 길이 | 라이오 | 효율 | ||
41 밀리미터 54 밀리미터 76 밀리미터 83 밀리미터 100 밀리미터 |
48 밀리미터 | 3.6 | 90% | ||
4.25 | |||||
60 밀리미터 | 12.96 | 80% | |||
15.3 | |||||
18.1 | |||||
72 밀리미터 | 46.66 | 70% | |||
55.08 | |||||
65.025 | |||||
76.77 |
