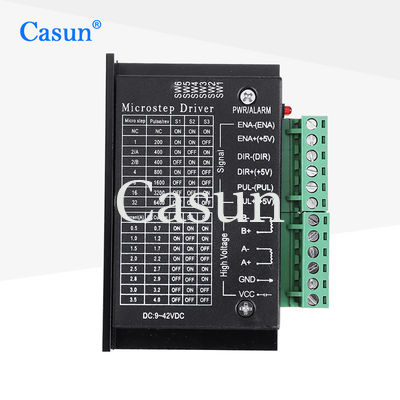

상품 이름 | TB6600 |
사이즈 | 96*57*28mm |
공급 전압 | 9-24V |
색 | 검정색 |
상술 :
이 드라이브는 높은 분할 목적을 위해, 32 부분에 높아지는 고장인 TB6600에 대한 업그레이된 버전입니다. 적용 가능한 스텝 모터 : 2개 단계 4 단계 (4 와이어 6 전선 8)의 42,57,86 유형
극소 stp | 펄스 /는 활성화합니다 | S1 | S2 | S3 |
NC | NC | ON | ON | ON |
1 | 200 | ON | ON | 꺼짐 상태 |
2/A | 400 | ON | 꺼짐 상태 | ON |
2/B | 400 | 꺼짐 상태 | ON | ON |
4 | 800 | ON | 꺼짐 상태 | 꺼짐 상태 |
8 | 1600 | 꺼짐 상태 | ON | 꺼짐 상태 |
16 | 3200 | 꺼짐 상태 | 꺼짐 상태 | ON |
32 | 6400 | 꺼짐 상태 | 꺼짐 상태 | 꺼짐 상태 |
경향(A) | PK 경향 | S4 | S5 | S6 |
0.5 | 0.7 | ON | ON | ON |
1.0 | 1.2 | ON | 꺼짐 상태 | ON |
1.5 | 1.7 | ON | ON | 꺼짐 상태 |
2.0 | 2.2 | ON | 꺼짐 상태 | 꺼짐 상태 |
2.5 | 2.7 | 꺼짐 상태 | ON | ON |
2.8 | 2.9 | 꺼짐 상태 | 꺼짐 상태 | ON |
3.0 | 3.2 | 꺼짐 상태 | ON | 꺼짐 상태 |
3.5 | 4.0 | 꺼짐 상태 | 꺼짐 상태 | 꺼짐 상태 |
특징 :
스테핑 모터에 적합합니다 : 42개 단계, 47개 단계와 86개 단계 (4개 와이어, 6개 와이어와 8개 와이어)
1, 9V-42V DC 전력 공급 장치 ;
2, 에이취 브리지 양극성 일정한 위상 유수 구동 ;
3, 4.0A 선택적인 8의 최대 출력 전류 ;
4, 이용 가능한 6 종류의 하부 방식에서 최고 32까지 부분 ;
5, 입력 신호가 고속 광학적 분리입니다.
6, 표준 공통 양극 단일 펄스 인터페이스 ;
7, 오프라인 홀드 기능 ;
8, 반밀폐식 샤시는 더 요구가 많은 환경을 수용할 수 있습니다 ;
9, 에너지 반자동 현재 잠금 기능을 제공하십시요 ;
10, 짜맞춘 열 보호와 과전류 보호.
