| 원래 장소 | 중국 |
| 브랜드 이름 | Casun |
| 인증 | CE,ROHS,ISO |
| 모델 번호 | P35SHD4150-257T4 |

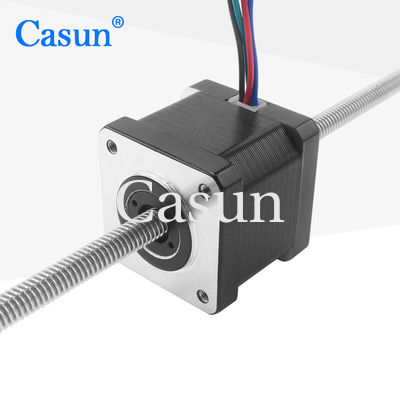

크기의 범위에서, 35 밀리미터 하이브리드 스텝 모터 시리즈는 강한 홀딩 토크를 제공합니다.
진동을 줄이고 더 큰 단계 분해능을 생산하기 위해, 마이크로스테핑 드라이버로 사용하세요.
표준 버전을 선택하거나 특별히 구성된 버전을 요구하세요.
특징 :
|
단계 엔젤
|
1.8 ' 1.8 ' |
|
프람 사이즈
|
35 밀리미터 |
|
단계의 수
|
2개 단계 |
|
정격 전류
|
1.0A |
|
홀딩 토크
|
190 mN.m |
|
저항
|
3.5 음 |
|
인덕턴스
|
3.6 mH |
|
회전자 관성
|
20 g-cm2 |
|
자동차 중량
|
0.18 킬로그램 |
|

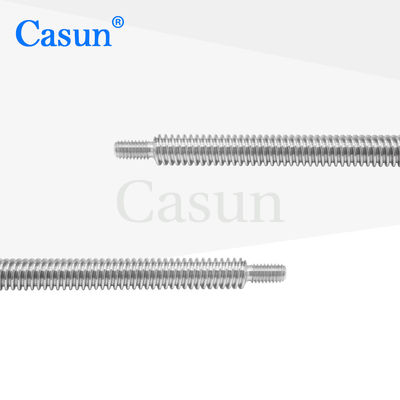

리드 스크루
|
Tr6.35X2.4384 |
|
연결
|
양극성 |
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
샤프트 레이디얼 플레이 :0.02Max. (450g 로드)
샤프트 축방향 재생 :0.08Max. (450g 로드)
맥스. 반경 방향 하중 :28N (플랜지로부터의 20mm)
맥스. 축방향 힘) :10N
| 모델 | 홀딩 토크 | 스텝 각 | 길이 | 샤프트의 타입 | 정격 전류 |
| 35SHD0307-20 | 80mN.m | 1.8' | 20 밀리미터 | 원형수갱 20 밀리미터 |
0.4A |
| 35SHD0001-20 | 100mN.m | 1.8' | 26 밀리미터 | 원형수갱 20 밀리미터 |
0.4A |
| 35SHD0102-20B | 150mN.m | 1.8' | 34 밀리미터 | Ｄ Shaft-20mm | 0.75A |
| 35SHD0801-20B | 280mN.m | 1.8' | 40 밀리미터 | Ｄ Shaft-20mm | 0.5A |
| 본체 길이 | 스크루의 지름 | 피치 | 스크루의 길이 | ||
| 20 밀리미터 26 밀리미터 34 밀리미터 40 밀리미터 50 밀리미터 |
5 | 2 | 20-1000 밀리미터 | ||
| 4 | |||||
| 5.56 | 9.7536 | ||||
| 6.35 | 6.35 | ||||
| 6.5 | 3 | ||||
| 8 | 2 | ||||
| M5 | 1.6 | ||||
