| 원래 장소 | 중국 |
| 브랜드 이름 | Casun |
| 인증 | CE,ROSH,ISO |
| 모델 번호 | 42SHD4034-24BH-HP42 |

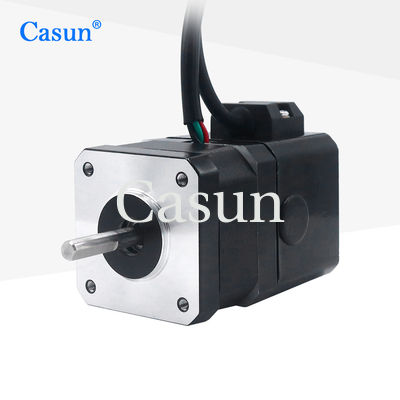

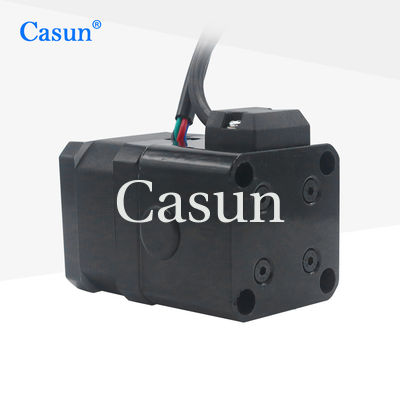

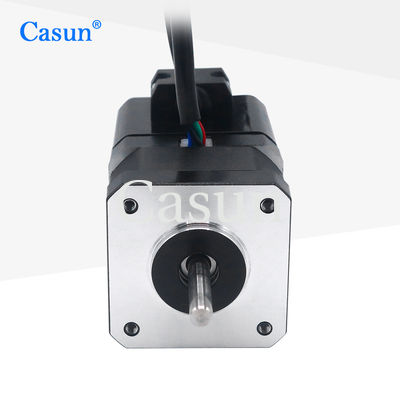

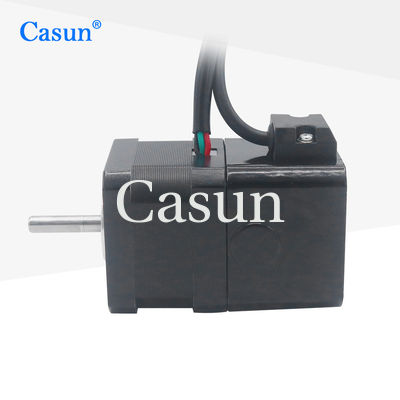

크기의 범위에서, 42 밀리미터 하이브리드 스텝 모터 시리즈는 강한 홀딩 토크를 제공합니다.
진동을 줄이고 더 큰 단계 분해능을 생산하기 위해, 마이크로스테핑 드라이버로 사용하세요.
표준 버전을 선택하거나 특별히 구성된 버전을 요구하세요.
특징 :
|
단계 엔젤
|
1.8 ' 1.8 ' |
|
프람 사이즈
|
42 밀리미터 |
|
단계의 수
|
2개 단계 |
|
정격 전류
|
1.2 A |
|
홀딩 토크
|
300mN.m |
|
저항
|
5.0 옴 |
|
인덕턴스
|
6.2 mH |
|
회전자 관성
|
38 g-cm2 |
|
자동차 중량
|
0.42 킬로그램 |
|
리드의 수
|
4 |
|
연결
|
양극성 |
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
| 카선은 모형을 만듭니다 | 일반 모델 | 스텝 각 | 자동차 길이 | 정격 전류 | 홀딩 토크 |
| 0.9' 급 | |||||
| 42SHB4002-17 | 17HM08-1204S | 0.9' | 20 밀리미터 | 1.2 A | 0.11 N.m |
| 42SHB0303-22 | _ | 0.9' | 34 밀리미터 | 0.5A | 0.24 N.m |
| 42SHB0509-24B | 17HM15-0904S | 0.9' | 40 밀리미터 | 0.9 A | 0.35 N.m |
| 42SHB4608-24B1 | 17HM19-2004S | 0.9' | 48 밀리미터 | 2.0 A | 0.46 N.m |
| 1.8' 급 | |||||
| 42SHD4950-20B | 17HS08-1004S | 1.8' | 20 밀리미터 | 1.0 A | 0.13 N.m |
| 45SHD0513-20B | _ | 1.8' | 26 밀리미터 | 1.2A | 0.26N.m |
| 42SHD0008-24 | 17HS-0316S | 1.8' | 34 밀리미터 | 0.3 A | 0.16 N.m |
| 42SHD4003-20B | 17HS13-0404S1 | 1.8' | 34 밀리미터 | 0.4 A | 0.26 N.m |
| 42SHD4046-24 | 17HS13-1334S | 1.8' | 34 밀리미터 | 1.33 A | 0.22 N.m |
| 42SHD0217-24B | 17HS4401 | 1.8' | 40 밀리미터 | 1.5 A | 0.5 N.m |
| 42SHD0192-24B | 17HS15-1504S1 | 1.8' | 40 밀리미터 | 1.5 A | 0.45 N.m |
| 42SHD0134-22B | 17HS15-1704S | 1.8' | 40 밀리미터 | 1.7 A | 0.44 N.m |
| 42SHD0285-24B | 17HS15-0404S | 1.8' | 40 밀리미터 | 0.4 A | 0.4 N.m |
| 42SHD4425-24B | 17HS19-2004S1 | 1.8' | 48 밀리미터 | 2.0 A | 0.59 N.m |
| 42SHD4463-24B | 42BYGHW811 | 1.8' | 48 밀리미터 | 2.5 A | 0.48 N.m |
| 42SHD0450-20BH | 17HS8401S | 1.8' | 48 밀리미터 | 1.8A | 0.52N.m |
| 42SHD4813-24B | 17HS24-2104S | 1.8' | 60 밀리미터 | 2.1 A | 0.8 N.m |
