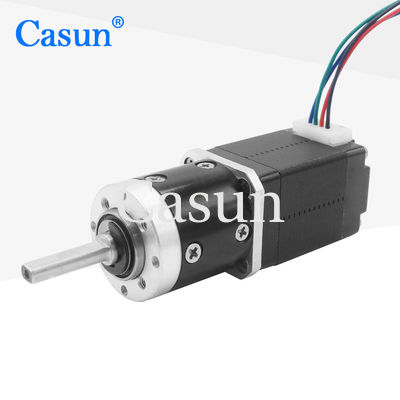

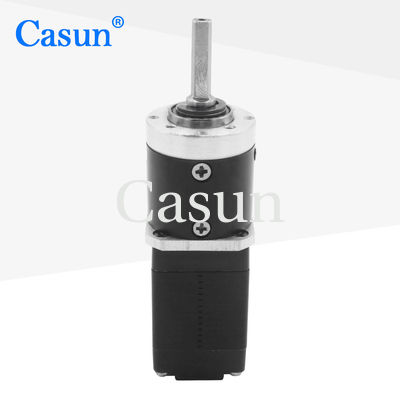

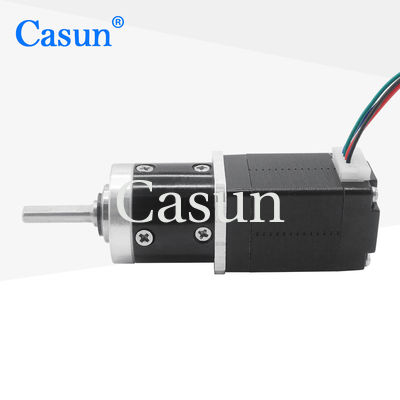

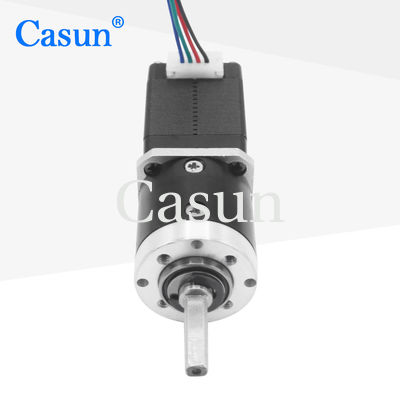

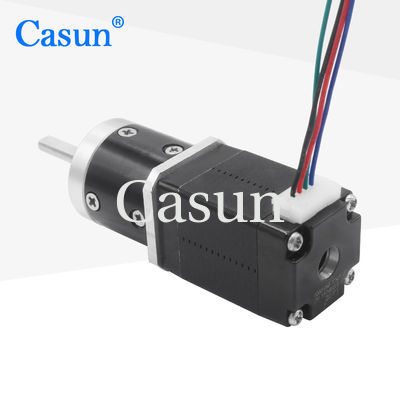

3.9V 20mN NEMA 8 기어 스텝 모터 20x20X33mm 비율 5.2:1

브랜드 이름:	Casun
모델 번호:	B20SHD4501-5G
MOQ:	1개
가격:	$28.46-$31.46
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

핵심 단어:

기어드 스테퍼 모터

전압:

3.9V DC

단차(도):

1.8도

비율:

5.2:1

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

통 :36x29x14cm

공급 능력:

40000+PCS+Month

강조하다:

20mN NEMA 8 기어 스텝 모터

3.9V NEMA 8 기어 스텝 모터

기어 스텝 모터 20x20X33mm

제품 설명

3.9V 20mN NEMA 8 기어드 스테퍼 모터 20x20x33mm 비율 5.2:1

이 컴팩트한 20x20x33mm 기어드 스테퍼 모터는 5.2:1 기어 감속비로 3.9V에서 20mN의 토크를 제공합니다. 하이브리드 스테퍼 모터 시리즈는 다양한 크기에서 강력한 홀딩 토크를 제공합니다. 마이크로스테핑 드라이버와 함께 사용하여 진동을 줄이고 더 높은 스텝 해상도를 달성하십시오. 표준 또는 맞춤형으로 제공됩니다.

주요 특징

바이폴라 또는 유니폴라 버전 사용 가능
하이브리드 스테퍼 구조
단일 또는 이중 샤프트 버전으로 제공
CE 및 RoHS 승인
요청 시 맞춤 제작

치수

모터 사양

사양	값
스텝 각도	1.8°
프레임 크기	28mm
위상 수	2상
정격 전류	0.6A
홀딩 토크	20mN.m
저항	6.5옴
인덕턴스	2.2mH
로터 관성	9g-cm²
모터 무게	0.2kg
기어 감속비	5.2:1
연결	바이폴라

작동 사양

모터

스텝 각도	1.8°
최대 온도	최대 80°C
주변 온도	-20°C ~ 50°C
보관 온도	-20°C ~ 100°C
습도 범위	85% 이하, 비응축성
권선 절연	B급 130°C
절연 저항	500 VDC에서 100M 옴
내전압	1분 동안 500 VDC

기어 박스

하우징 재질	금속
출력 베어링	볼 베어링
최대 레이디얼 하중 (플랜지에서 12mm)	≤80N
최대 축 방향 하중	≤30N
샤프트의 레이디얼 플레이 (플랜지 근처)	≤0.06mm
샤프트의 축 방향 플레이	≤0.3mm
무부하 백래시	1.5°

사용 가능한 모델

모터 길이	기어 박스 길이	비율	효율
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	80%
60 mm		42.7 mm	70%

맞춤형 모터 솔루션

표준 모터가 요구 사항을 충족하지 못하는 경우, 특정 요구 사항에 따라 모터를 맞춤 제작할 수 있습니다. 맞춤 제작 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

사용 가능한 옵션

엔코더

브레이크

기어 박스

샤프트
