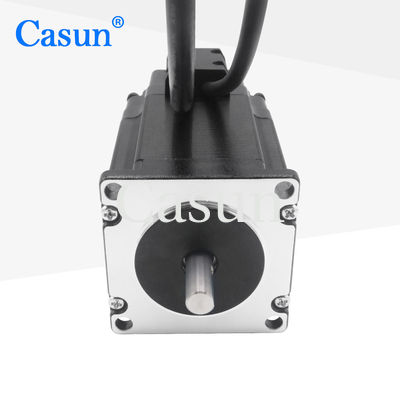

2NM 76 밀리미터 NEMA 23 폐쇄 고리는 2500ppr 하이브리드 스텝 모터를 자동차로 나릅니다

브랜드 이름:	Casun
모델 번호:	57SHD4816-20BQH
MOQ:	1개
가격:	$23.94-$28.34
지불 조건:	d/a, t/t, l/c, d/p
공급 능력:	40000+PCS+Month

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

CE,ROHS,ISO

색상:

검은색

현재의:

3AMP

유지 토크:

2000mN.m

맞춤형:

모터는 맞춤형 요청에 따라 설계 및 제조될 수 있습니다.

포장 세부 사항:

통 :38x29xc14m

공급 능력:

40000+PCS+Month

강조하다:

76 밀리미터 NEMA 23 폐쇄 고리 모터

2NM NEMA 23 폐쇄 고리 모터

2500ppr 하이브리드 스텝 모터

제품 설명

2NM 76mm NEMA 23 폐쇄 루프 모터 2500ppr 하이브리드 스테퍼 모터

Nema 23 폐쇄 루프 스테퍼 모터 57X57MM 76mm 스텝 모터 2.0NM 2500ppr 하이브리드 폐쇄 루프 스텝 모터. 42mm 하이브리드 스테퍼 모터 시리즈는 다양한 크기에서 강력한 홀딩 토크를 제공합니다. 마이크로스테핑 드라이버와 함께 사용하여 진동을 줄이고 더 높은 스텝 해상도를 달성하십시오. 기본 버전을 선택하거나 사용자 정의 구성을 요청하십시오.

주요 특징

양극 또는 단극 버전 사용 가능
하이브리드 스테퍼 구조
단일 또는 이중 샤프트 버전으로 제공
CE 및 RoHS 승인
요청 시 맞춤 설정

치수

모터 사양

사양	값
스텝 각도	1.8°
프레임 크기	57mm
위상 수	2상
정격 전류	3A
홀딩 토크	2000mN.m
저항	0.95옴
인덕턴스	3.6mH
로터 관성	460g-cm²
모터 무게	1.1kg
D 샤프트	20mm
연결	양극

작동 사양

스텝 각도: 1.8°

최대 온도: 최대 80°C

주변 온도: -20°C ~ 50°C

보관 온도: -20°C ~ 100°C

습도 범위: 85% 이하, 비응축

권선 절연: Class B 130°C

절연 저항: 500 VDC에서 100M 옴

내전압: 1분 동안 500 VDC

샤프트 방사 방향 흔들림: 최대 0.02 (450g-하중)

샤프트 축 방향 흔들림: 최대 0.08 (450g-하중)

최대 방사 방향 힘: 28N (플랜지에서 20mm)

최대 축 방향 힘: 10N

하위 모델

모델	홀딩 토크	스텝 각도	모터 길이	샤프트 유형	정격 전류
42SHD4950	0.13N.m	1.8°	20mm	D 샤프트-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	D 샤프트-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	D 샤프트-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	D 샤프트-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	D 샤프트-24mm	2.1A

맞춤형 모터 솔루션

표준 모터가 요구 사항을 충족하지 못하는 경우, 요구 사항에 따라 모터를 맞춤 설정할 수 있습니다. 맞춤 설정 내용은 특수 샤프트, 권선 매개변수, 설치 치수, 특수 요구 사항이 있는 리드선, 커넥터 등을 포함하지만 이에 국한되지 않습니다.

사용 가능한 옵션

인코더

브레이크

기어박스

샤프트

견적 받기
