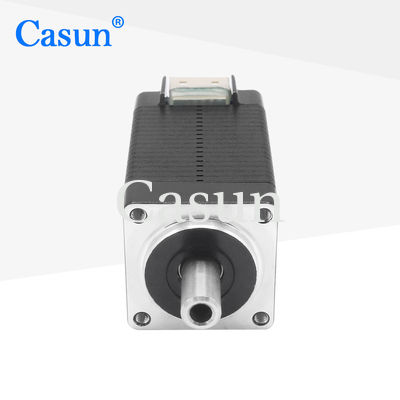

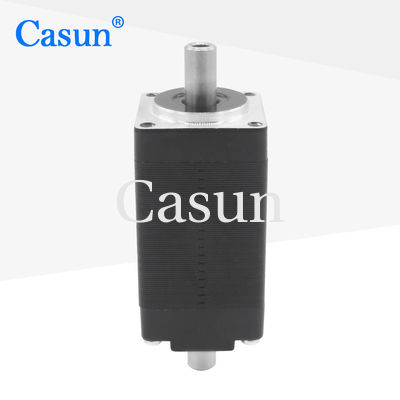

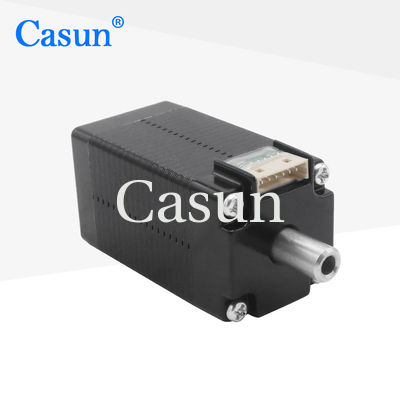

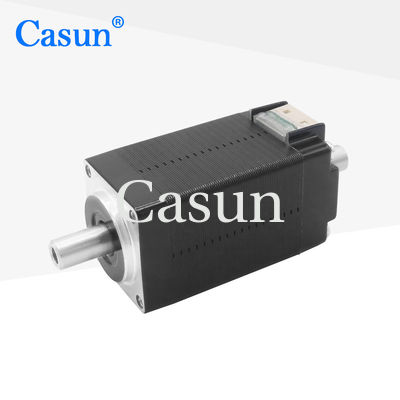

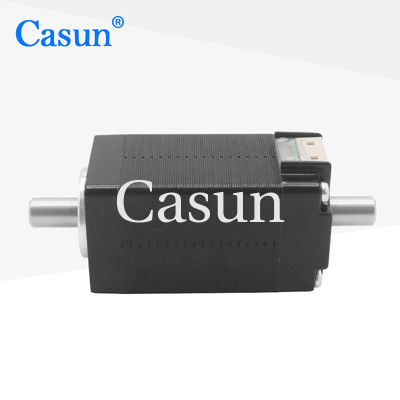

28x28x38mm 0.6A 자동차 파소 이원적인 파소 5.4V Nema 11이 의료기기를 위한 샤프트 스테핑 모터를 파냅니다
20 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
단계 엔젤
|
1.8 ' 1.8 ' |
프람 사이즈
|
42 밀리미터 |
단계의 수
|
2개 단계 |
정격 전류
|
0.6 A |
홀딩 토크
|
32 mN.m |
저항
|
9.0 Om |
인덕턴스
|
3.2mH |
회전자 관성
|
3.8 g-cm2 |
자동차 중량
|
0.1 킬로그램 |
리드의 수
|
4 |
연결
|
양극성 |
스텝 각 : 1.8'
최고 온도 :80' C 최대
대기 온도 : -20 '50' C에 대한 C
저장 온도 -20 : 100' C에 대한 'C
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg C
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
카선은 모형을 만듭니다 | 일반 모델 | 각 | 자동차 길이 | 정격 전류 | 홀딩 토크 |
B20SHD4353-10 | 8HS11-0204S | 1.8' | 28 밀리미터 | 0.2A | 0.016 N.m |
8HS12-0506S | 1.8' | 28 밀리미터 | 0.5A | 0.018N.m | |
20SHD0501-10 | 8HS13-0604S | 1.8' | 34.3 밀리미터 | 0.6A | 0.018N.m |
8HS15-0304S | 1.8' | 38 밀리미터 | 0.3A | 0.03N.m | |
20SHD4255-10X | 8HS15-0604S | 1.8' | 38 밀리미터 | 0.6A | 0.04N.m |
20SHD4101-20 | 1.8' | 42 밀리미터 | 0.8A | 0.03N.m |
다운로드
