| 원래 장소 | 중국 |
| 브랜드 이름 | Casun |
| 인증 | CE,ROHS,ISO |
| 모델 번호 | 42SHD4034-24BH-HP42 |

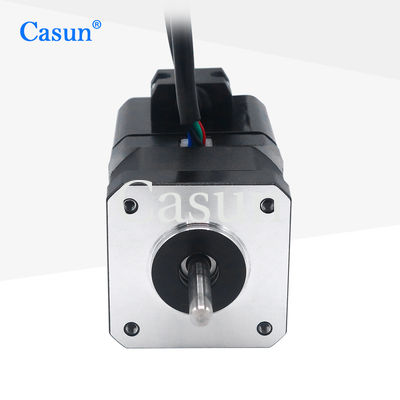

부호기 폐쇄 고리 스텝 모터 Nema 17 스텝 모터와 6V 스텝 모터 1.2A
42 밀리미터 하이브리드 스텝 모터 시리즈는 다양한 크기로 강력한 홀딩 토크를 제공합니다.
진동을 감소시키고 더 높은 단계 분해능을 달성하기 위한 마이크로스테핑 드라이버와 사용.
베이스라인 버전 또는 요구 당신 자신의 것 주문 제작 구조를 선택하세요.
특징 :
|
단계 엔젤
|
1.8 ' 1.8 ' |
|
프람 사이즈
|
42 밀리미터 |
|
단계의 수
|
2개 단계 |
|
정격 전류
|
1.5 A |
|
홀딩 토크
|
860 mN.m |
|
저항
|
3.5 음 |
|
인덕턴스
|
9.0 mH |
|
회전자 관성
|
102 g-cm2 |
|
자동차 중량
|
0.62 킬로그램 |
|
부호기 풀시
|
2500 |
|
연결
|
양극성 |
모터
스텝 각 : 1.8'
최고 온도 :80' Ｃ 최대
대기 온도 : -20 '50' Ｃ에 대한 Ｃ
저장 온도 -20 : 100' Ｃ에 대한 'Ｃ
습도 범위 (%) :불응축식인 85% 또는 그 이합니다
마그넷 소선절연 :클래스 B 130 deg Ｃ
절연 저항 :500 VDC에 있는 100M 오옴
절연 내력 :1 분 동안 500 VDC
부호기
전압 : 5 Ｖ
출력 : 한 + - 비 + 비 - Ｚ + Ｚ -
| 모델 | 홀딩 토크 | 스텝 각 | 길이 | 샤프트의 타입 | 정격 전류 |
| 42SHD4950 | 0.13N.m | 1.8' | 20 밀리미터 | Ｄ Shaft-20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8' | 34 밀리미터 | Ｄ Shaft-20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8' | 40 밀리미터 | Ｄ Shaft-20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8' | 48 밀리미터 | Ｄ Shaft-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8' | 60 밀리미터 | Ｄ Shaft-24mm | 2.1A |
